焊接工艺-鱼鳞焊参数含义

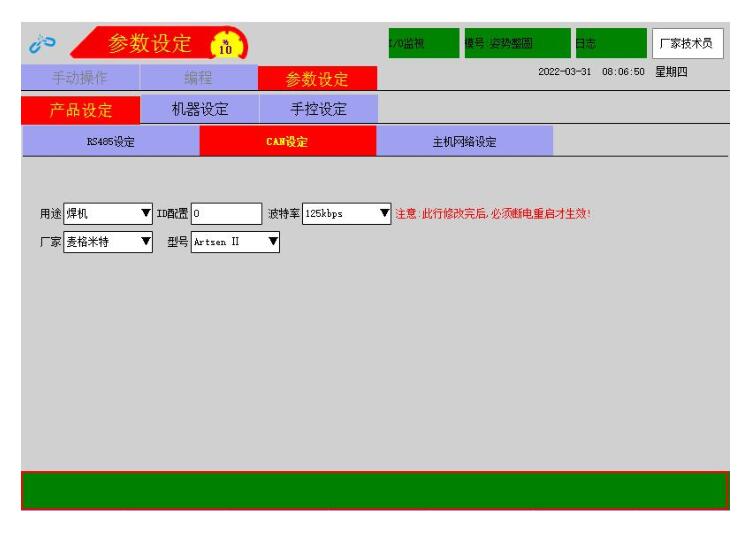

定义解释: ①鱼鳞焊文件号:用于储存多个鱼鳞焊工艺参数,设置范围 0~9 ②名称:对文件号进行命名 ③点焊模式:支持时间、距离模式 ④点焊时间(ms):焊接延时时间 注:选择点焊模式为“距离”时,请设置对应的“焊接距离”,该距离为执行焊接的运行距离。 ⑤空走距离(mm):空走的距离设置 数字量焊机设定说明 机器人通讯参数设置如下:

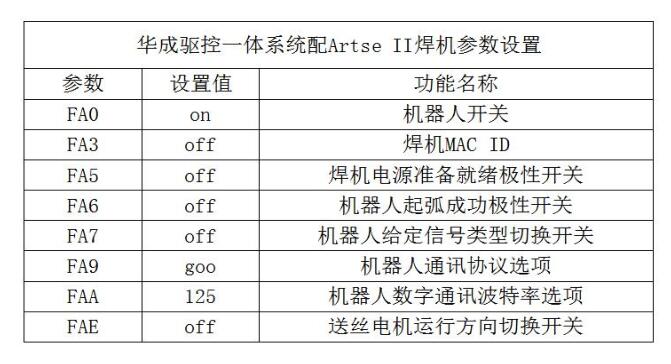

麦格米特 Artse 系列数字量焊机通讯参数设置如下:

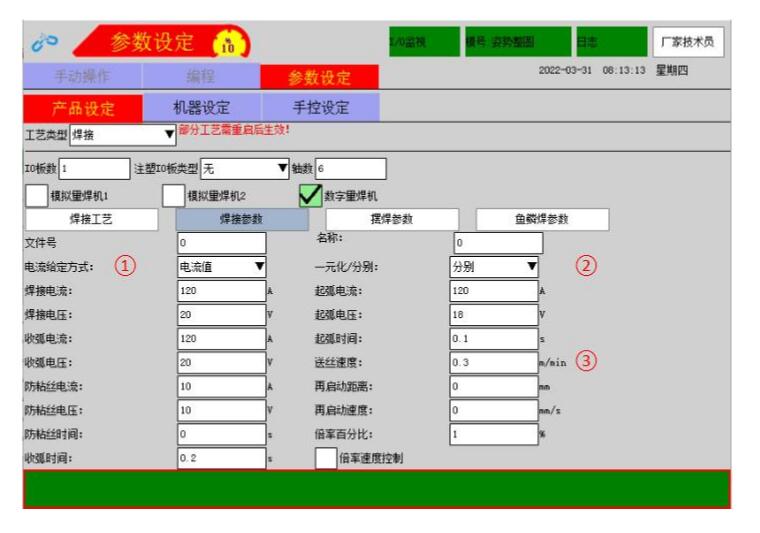

注:详细参数设置及含义请参考麦格米特对应的资料说明书。 以上参数设置完成了,即机器人可以与焊机建立通讯。 进行机器人的“焊接工艺”参数设置后、在设置“焊接参数”以上设置请参照《3.2.3、焊接 工艺-焊接参数含义》小节说明,设置完成后就可以使用,设置“焊接参数”中增加了“电流 给定方式”与焊机的“一元/分别”模式设置,如下示意图。
① 电流给定方式:选择为电流值模式,机器人直接发送电流值数据给焊机。一般默认选择电 流值给定方式。 ② 一元/分别:选择设置一元、分别模式来切换给定焊机的电流、电压方式。 一元模式解释:调节参数时只需调节电流,电压焊机自动匹配 分别模式解释:调节参数时,分别对焊接电流/电压进行调节。 ③ 送丝速度:预留参数,暂不生效。
|
