时代超群DS4M75同步带简单说明-YNN
2022年9月7日

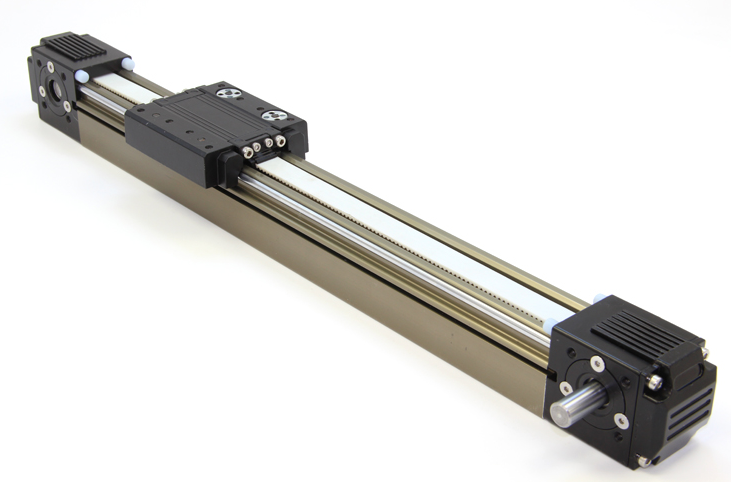

DS4M75同步带产品规格





输出轴方向默认是左出轴

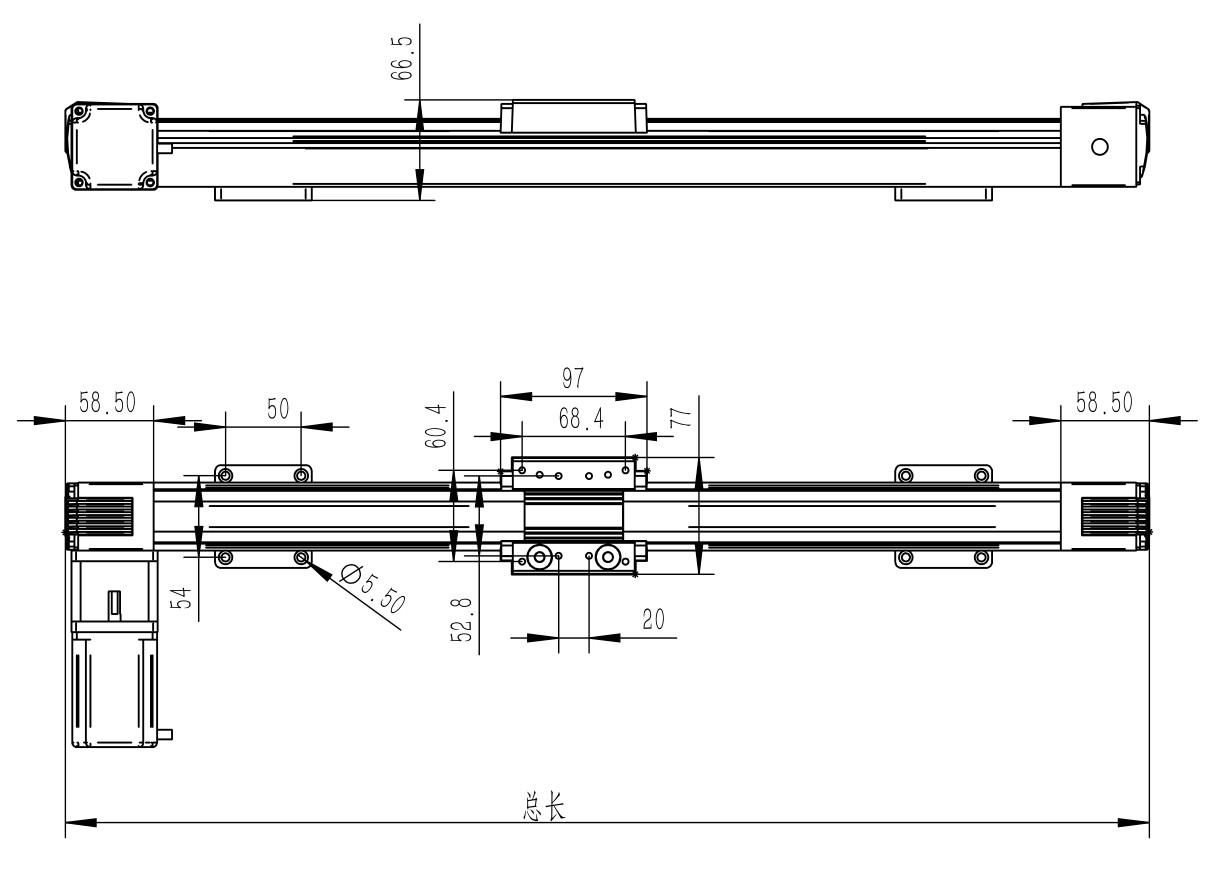

规格尺寸


模组总长=有效行程+225mm(注：95mm+65mm+65mm)

移动面板尺寸：长95mm  宽80mm ，移动面板孔规格：M5*8

两头端盖防撞垫各占用65mm



组合配套


可以通过连接件实现同步带的任意组合


同步带连接方案如下：

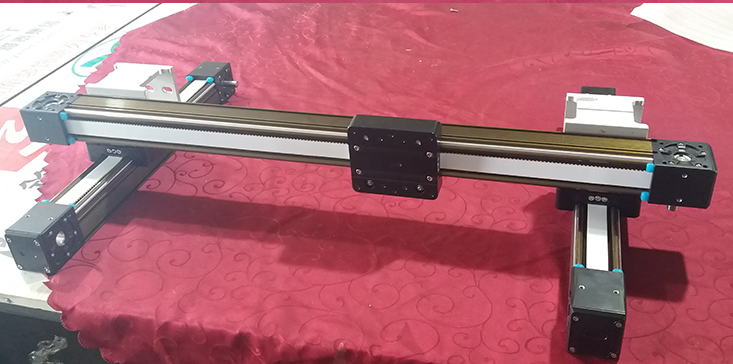

实物连接图
