时代超群DS60M125同步带简单说明-YNN
2022年9月8日

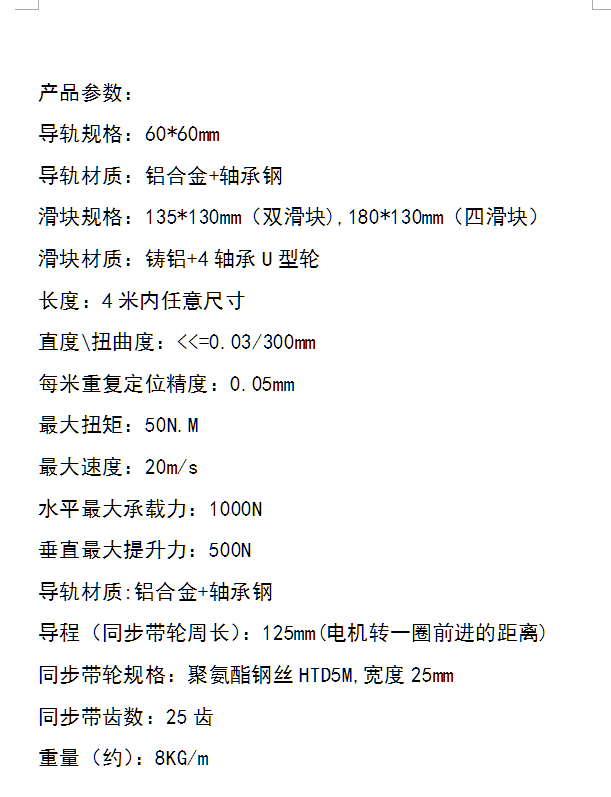

DS4M75同步带产品规格





输出轴方向默认是左出轴

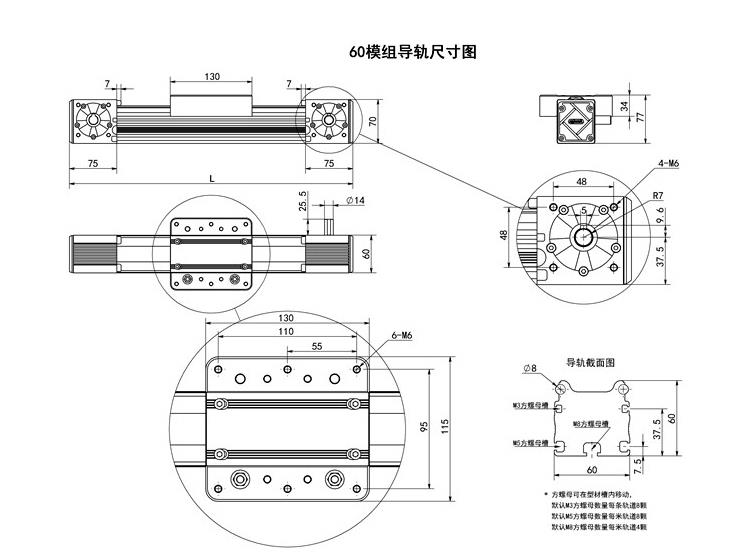

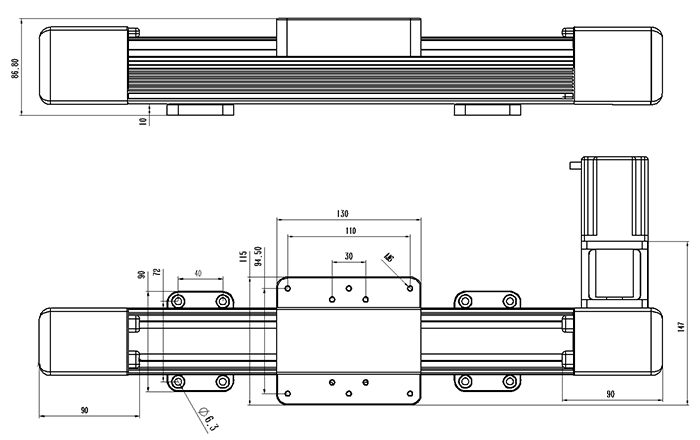

规格尺寸



模组总长=有效行程+310mm(注：130mm+90mm+90mm)

移动面板尺寸：长130mm  宽115mm ，移动面板孔规格：M6*6

两头端盖防撞垫各占用90mm



组合配套


可以通过连接件实现同步带的任意组合


同步带连接方案如下：

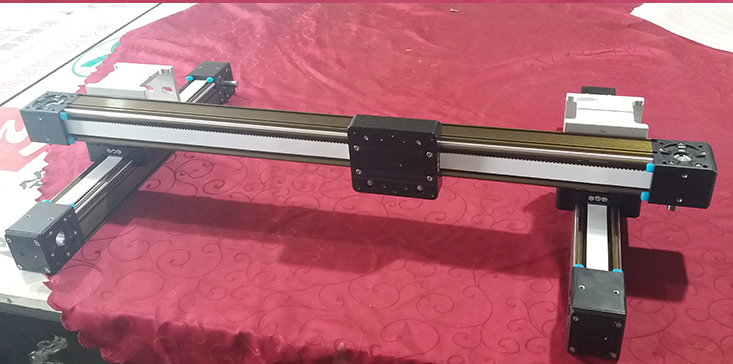

实物连接图
