时代超群CQ系列磁编伺服驱动P100C接线-YNN
2022年10月14日


常规参考接线图


电线规格

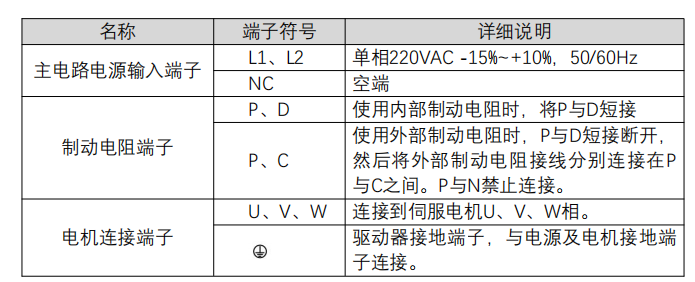

强电端子说明

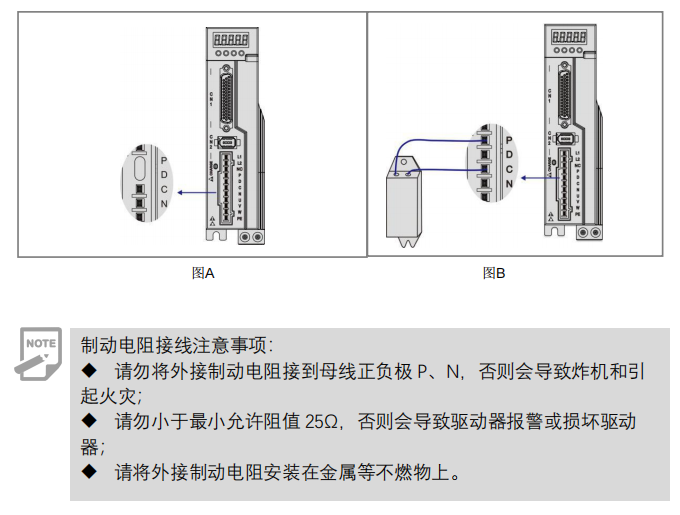

制动电阻接线说明

若使用内部制动电阻时，驱动器要将P与D短接，即按出厂状态即可正常使用，如图A所示。若使用外部制动电阻时，必须先拆开P与D之间的短接，然后将外部制动电阻跨接在P与C上，如图B所示：
