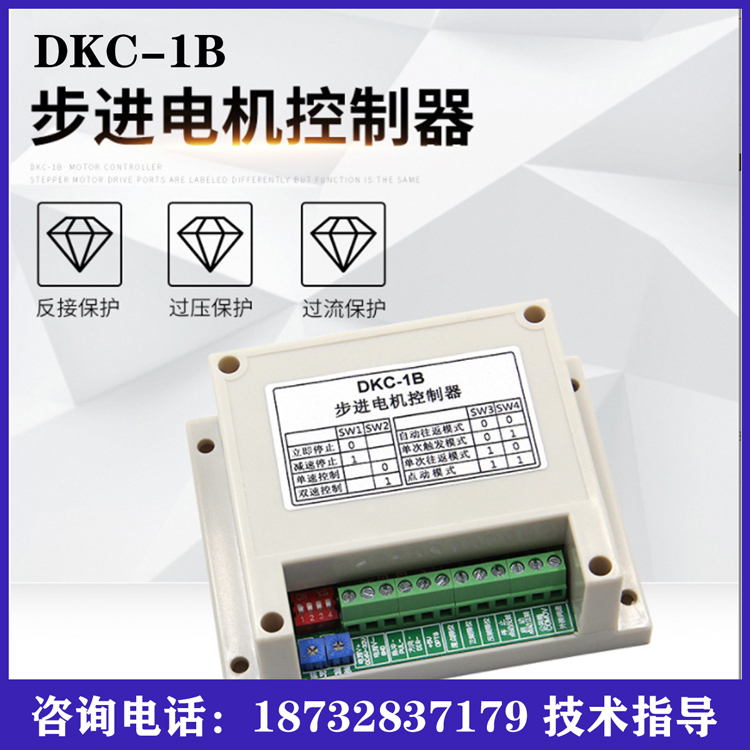

DKC-1B是一款经济型步进电机伺服电机控制器。该控制器使用进口原装高速智能芯片做为平台，软件上秉承了原 DKC-1 的稳定性，可靠性和强抗干扰性。适用于各种环境恶劣的工厂现场。同时增加了一些功能，使得控制器更加的实用，方便。该控制器适用于传感器控制的往返运动控制， 定长控制，速度控制等。

今天为大家介绍一下DKC-1B控制器如何接线：

准备相关产品，包括：

电机（步进电机、伺服电机等）、电机驱动器

开关电源

根据运行模式选配：电位器、按钮开关、限位开关

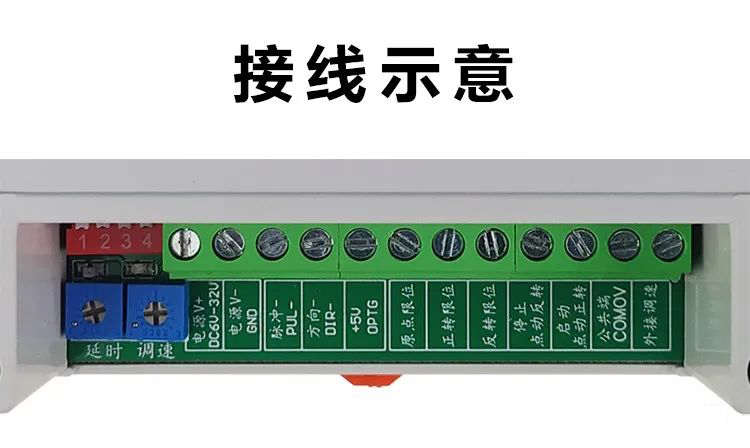

接线定义：

供电端-接入开关电源

电源V+:接入开关电源正极

电源V-:接入开关电源负极

信号端-接入电机驱动器（该款控制器为5V信号）

脉冲-:接驱动器脉冲-（PUL-）

方向-:接驱动器方向-（DIR-）

5V公共端:并接驱动器脉冲+方向+

功能模式端接线,此部分根据模式需要进行接线即可：

外接电位器调速：电位器接控制器右一外接调速端、及公共端；同时公共端引出一条导线。

外接按钮控制启停：复位开关/自锁开关/急停开关一端接控制器启动/停止及公共端；开关另外一端接开关电源负极

外接限位开关控制限位启停：限位开关一般三根出现（棕蓝黑），棕线接开关电源24V正极；蓝色接开关电源24V负极；黑色接输入点，接控制器正转限位/反转限位/启动/停止。

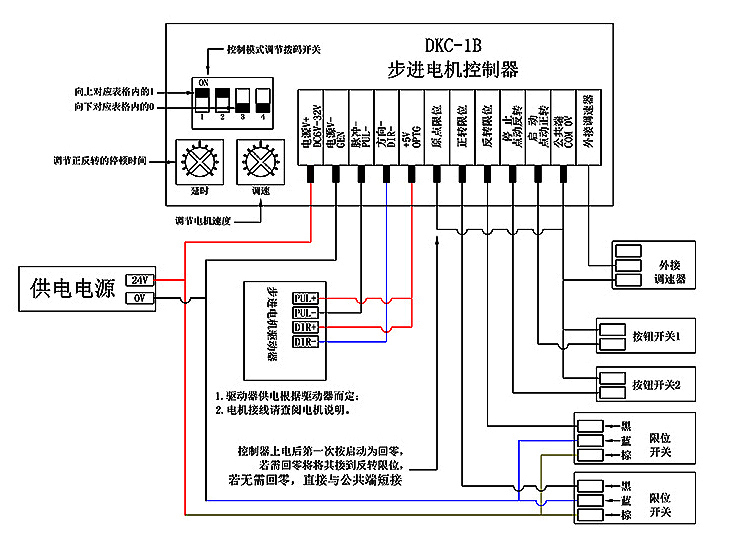

具体接线如下：
