伺服电机是如何实现精准定位？（wgb）

    伺服系统是使物体的位置、方位、状态等输出被控量能够跟随输入目标(或给定值)的任意变化的自动控制系统。

二、那么伺服电机是如何实现精准定位,如何理解它的闭环特性,今天我们就来说说。

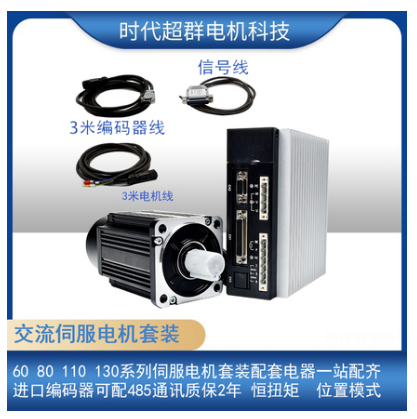

1）交流伺服系统的组成，由伺服驱动器和伺服电机组成。这里我们主要讲述伺服驱动的工作原理,电机只是一个执行机构。驱动器的结构简图如下,和变频器的主电路类似,电源经过整流,逆变,实现从AC-→DC-→AC的转换。

   如果我们给定脉冲为1个,此时反馈脉冲为0 ,脉冲偏差^p=1 , 输入到控制器中,这时候驱动电路控制IPM逆变器产生SPWM波驱动伺服电机旋转,注意这个SPWM波和我们plc发脉冲的方波是不一样的,时电机带动编码器旋转发出反馈脉冲,这个时候4p=0 ,电机停止输出, 1个脉冲定位完成。整个从发出脉冲到接受反馈脉冲的过程就是一个闭环过程,从而确保电机能够准确定位,脉冲的数量决定定位的距离,脉冲的频率决定电机的转速。
