标准参考接线图

电线规格

编码器电缆必须使用双绞线。如果编码器电缆太长(>20m)，会导致编码器供电不足，其电源和地线可采用多线连接或使用粗电线。

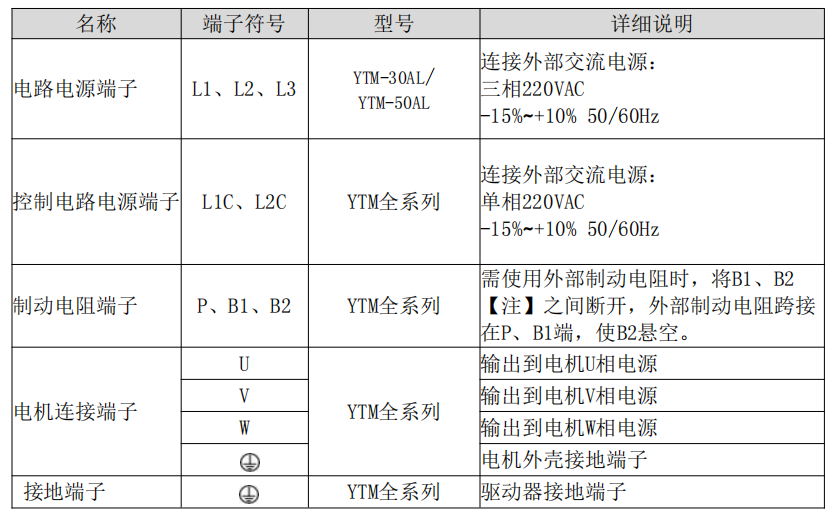

强电端子说明

注：出厂时默认内部制动电阻接法，B1和B2间呈短接状态。

CN2 编码器信号端子

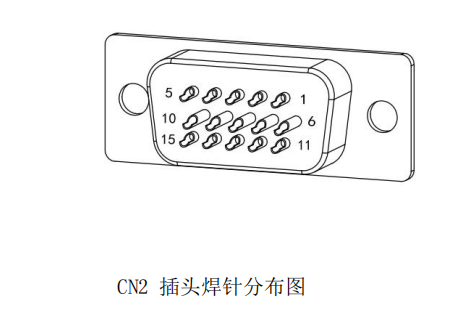

增量式编码器的端子使用15芯高密插座，针脚分布为：

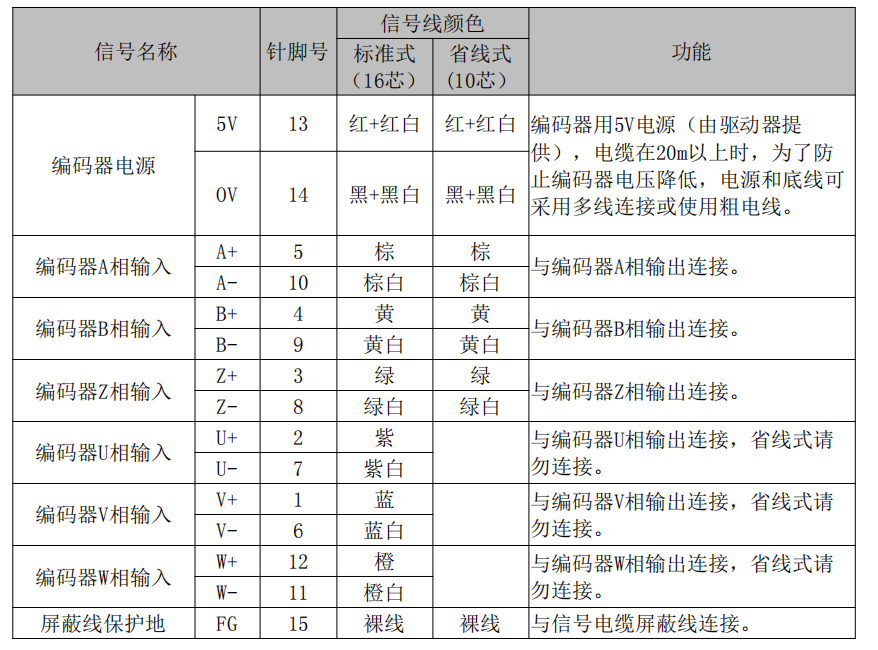

增量式编码器定义：

接线注意事项说明：

Ÿ接线材料依照电线规格使用。

Ÿ电缆长度，指令电缆3m以内，编码器电缆20m以内。

Ÿ检查L1、L2、L3、L1C、L2C的电源和接线是否正确，请勿接到380V电源上。

Ÿ电机输出U、V、W端子相序，必须和驱动器相应端子一一对应，接错电机可能不转或飞车。不能用调换三相端子的方法来使电机反转，这一点与异步电动机完全不同。

Ÿ必须可靠接地，而且单点接地。

Ÿ装在输出信号的继电器，其吸收用的二极管的方向要连接正确，否则会造成故障无法输出信号。

Ÿ为了防止噪声造成的错误动作，请在电源上加入绝缘变压器及噪声滤波器等装置。

Ÿ请将动力线(电源线、电机线等的强电回路)与信号线相距30cm以上来配线，不要放置在同一配线管内。

Ÿ请安装非熔断型断路器使驱动器故障时能及时切断外部电源。
