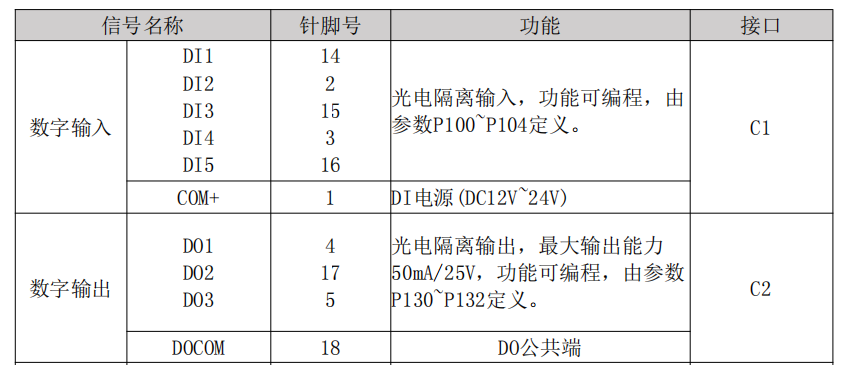

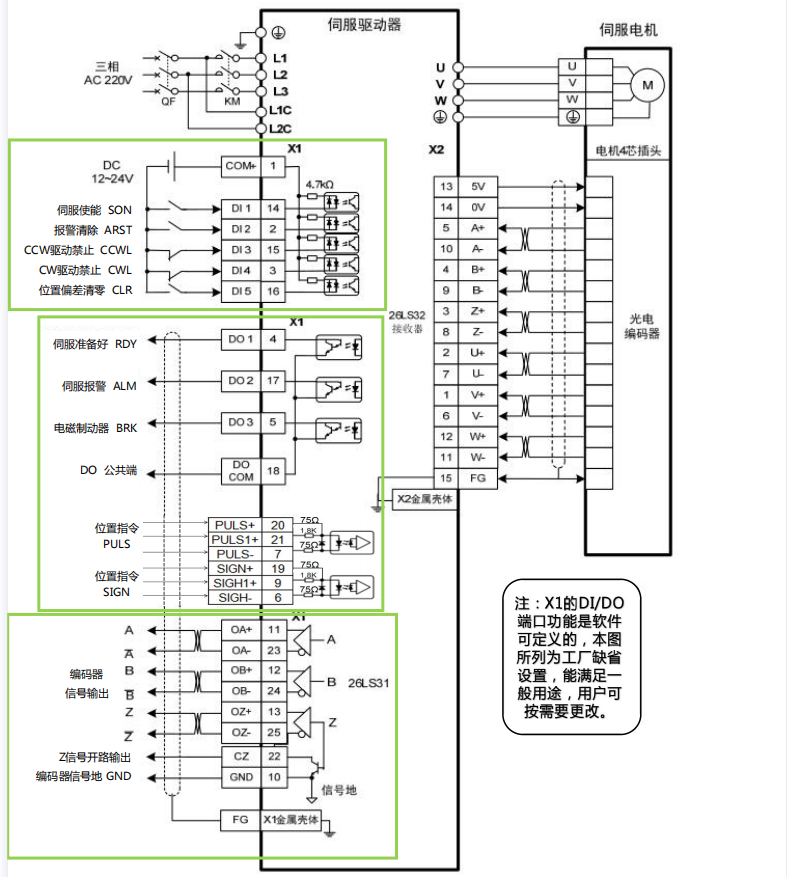

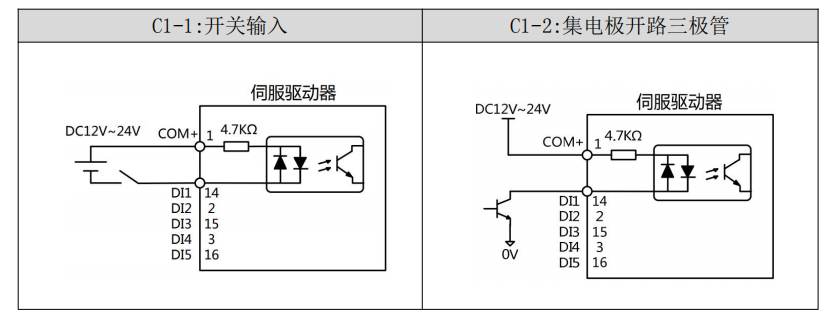

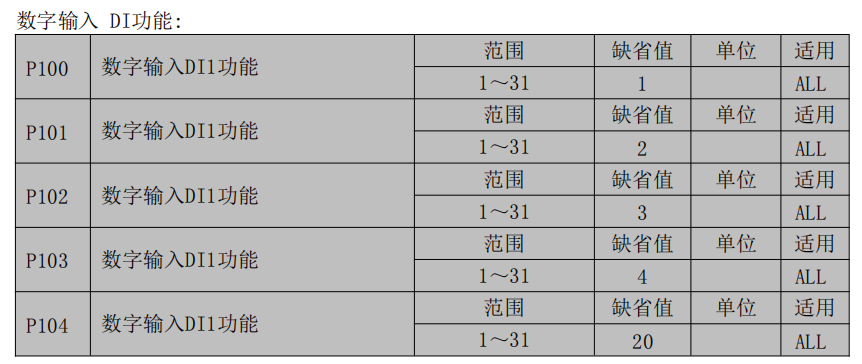

标准伺服驱动参考接线图 输入输出信号接口接线: 数字输入接口(C1) 数字输入接口电路可由开关、继电器、集电极开路三极管、光电耦合器等进行控制。继电器需选择低电流继电器,以避免接触不良的现象。外部电压范围DC12V~24V。 DI 功能详解 数字输出接口(C2) 输出电路采用达林顿光电耦合器,可与继电器、光电耦合器连接,注意事项: Ÿ电源由用户提供,如果电源接反,会导致驱动器损坏。 Ÿ外部电源****25V,输出****电流50mA,3路电流总和不超过100mA。 Ÿ当使用继电器等电感性负载时,需加入二极管与电感性负载并联,若二极管的极性相反时,将导致驱动器损坏。 Ÿ导通时,约有1V左右压降,不能满足TTL低电平要求,因此不能和TTL电路直接相连。 DO 功能详解
|
