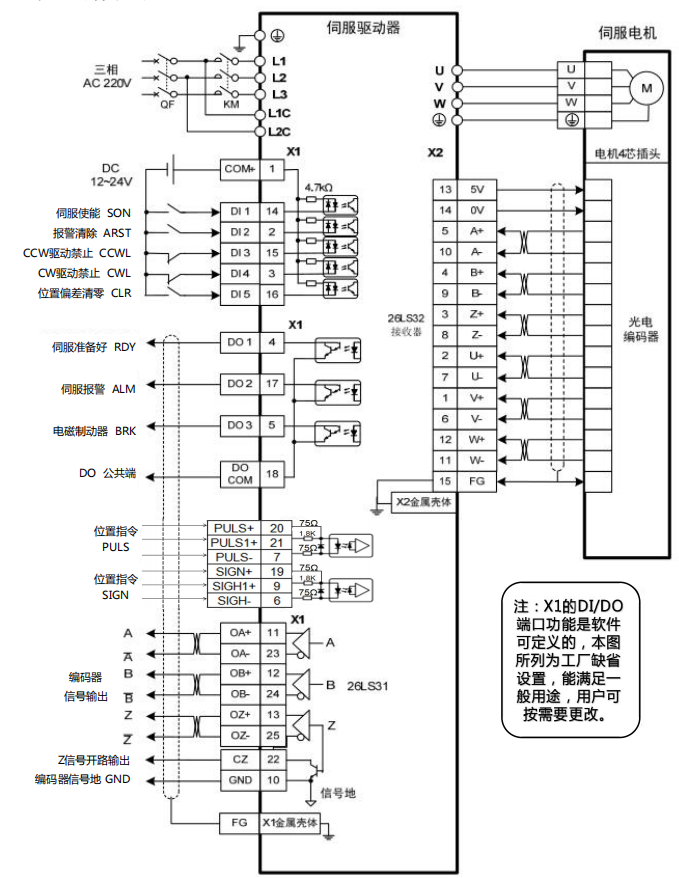

标准接线参考图

面板操作

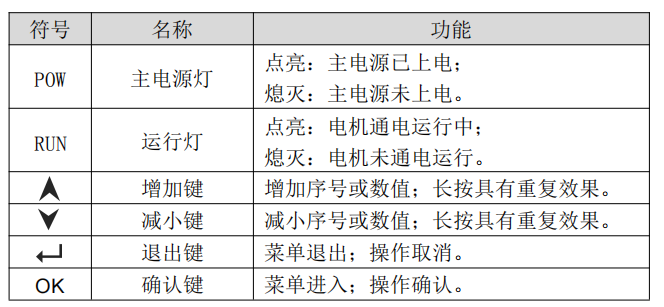

面板说明

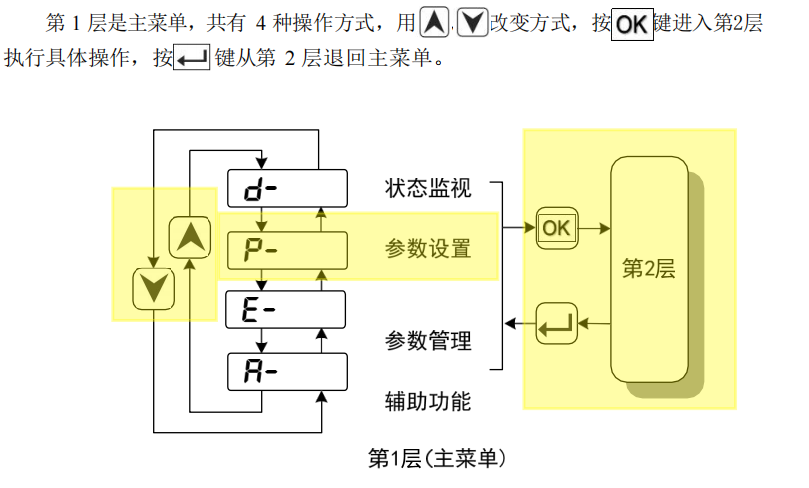

主菜单参数设置操作流程

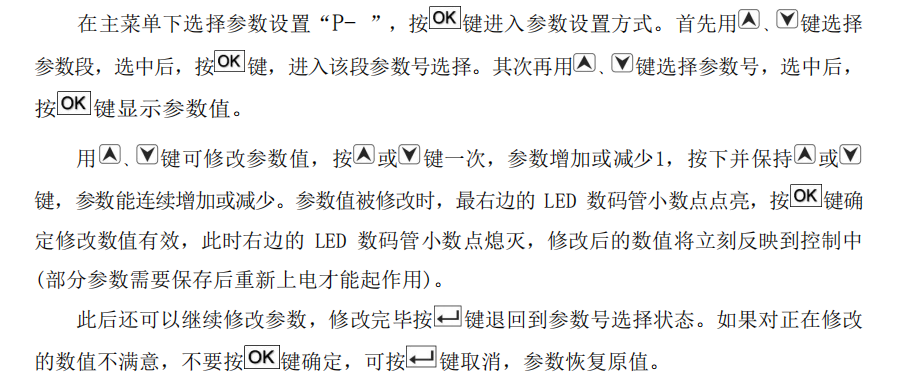

第二层级具体参数设置方法：

0 段参数(P000-099)

常规参数设置

1 段参数(P100-169)

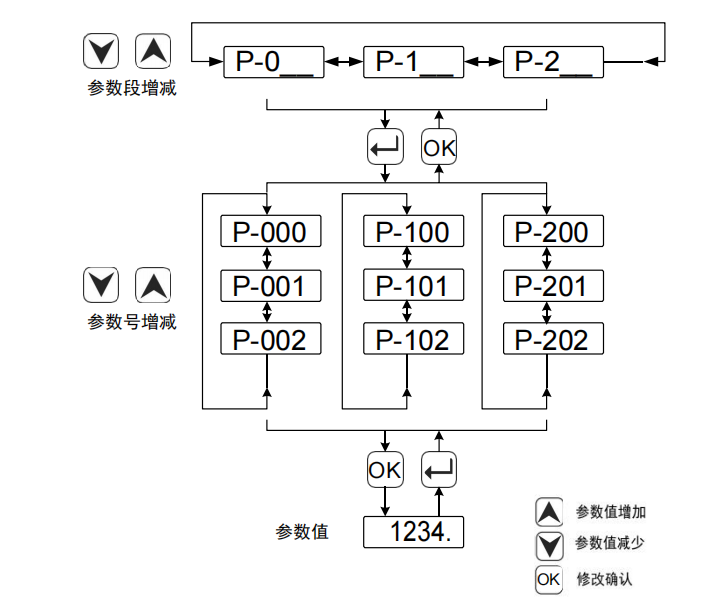

参数采用参数段+参数号表示，百位数是段号，十位和个位是参数号。例如参数 P-103，段号是“1”，参数号是“03”，数码管显示为“P-103”。

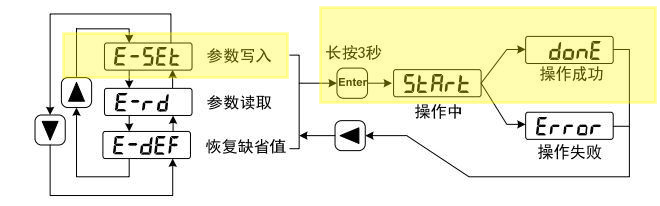

修改后的参数并未保存到 EEPROM 中，若需要****保存，请使用参数管理中的参数写入操作。即进入参数管理E，调出E-SET,长按3秒，出现DONE保存成功，断电重启。
