步进电机与驱动器接线最重注意几点，应用可以少出现一些问题：1、正常选择4线电机比较好一些，接线简单，尤其搞不清楚什么串联接线什么是并联接线时，只需将同一绕组的2根相线接到驱动器的A+、A-或B+、B-就可以；2、驱动器一般采用直流供电，接线一定注意电源端的极性，如果电源正负接反可能烧驱动器；3、驱动器输出电流设定，驱动器输出电流一般都是在一定范围可选，如NDM552的输出电流1.0~5.2A，一定要注意驱动器输出电流与电机额定电流匹配，否则可能烧驱动器。4、控制信号的电平要匹配，一般驱动器是接收5V控制信号，如果控制器的控制信号是24V，需要在信号线上加限流电阻。

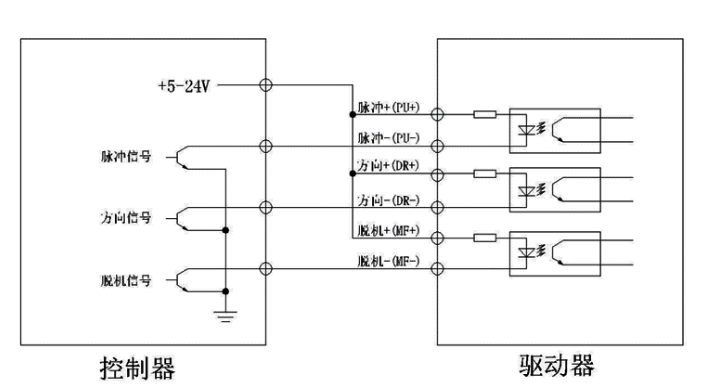

输入信号共阳接发
