产品前面板

电线规格

编码器电缆必须使用双绞线。如果编码器电缆太长(>20m)，会导致编码器供电不足，其电源和地线可采用多线连接或使用粗电线。

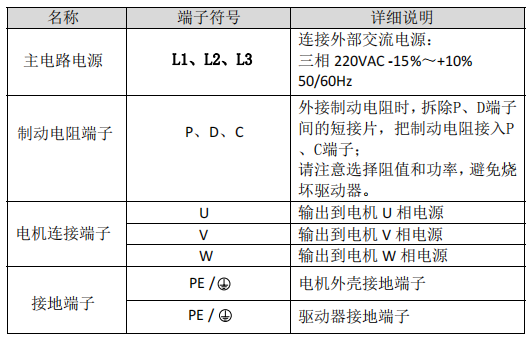

强电端子说明

制动电阻配置表

(标准 220V 伺服含内置电阻，根据负载情况可选配外接制动电阻)

控制端口接线参考图

安装环境条件注意事项：

z 工作环境温度：0℃～40℃；工作环境湿度：40%～80%以下(无结露)。

z 贮存环境温度：-40℃～50℃；贮存环境湿度：93%以下(无结露)。

z 振动：0.5G 以下。

z 防止雨水滴淋或潮湿环境。

z 避免直接日晒。

z 防止油雾、盐分侵蚀。

z 防止腐蚀性液体、瓦斯侵蚀。

z 防止粉尘、棉絮及金属细屑侵入。

z 远离放射性物质及可燃物。

z 数台驱动器安装于控制柜中时，请注意摆放位置需保留足够的空间，有利于空气流动帮助散热。请外加配置散热风扇，使伺服驱动器周围温度降低。长期安全工作温度在 40℃以下。

z 附近有振动源时(例如冲床)，若无法避免请使用振动吸收器或加装防振橡胶垫片。

z 附近有干扰设备时，对伺服驱动器的电源线和控制线有干扰，可能使驱动器产生误动作。可以加入噪声滤波器以及其它各种抗干扰措施，保证驱动器的正常工作。但噪声滤波器会增加漏电流，因此需在驱动器的电源输入端装上隔离变压器。
