时代代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-3000转每分钟,方波，电位器无极可调。还可以外接启停、方向可以实现外部控制,具有调速、定长功能，能够显示实时转速 因为不需要编程，所以这款控制器控制步进电机运转操作非常简单。适合一些客户只需要控制电机的转速，启动和停止。方向。不需要复杂控制的设备。 今天我们介绍一下这款控制器如何实现不同电压的供电。

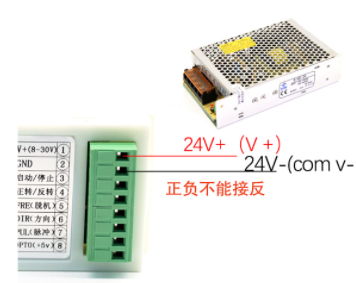

首先控制器需要供电。按如下图接电
我们可以知道这款控制器8-30V供电可行，但是有客户收到货采用12V供电，控制器确不亮，怎么调整呢？接线图如下：
CS10-3控制要想显示的是真实转速，必须调细分和伺服驱动保持一致， 调试方法如下： 如何是1000个脉冲转一圈，TAB设置为1000/200=5即可 设置好以后，我们吧模式调到定长模式 mode模式改为1（1是定长模式），系统参数会显示dlA，dlb。把dlA改为1000，dlb改为360，这样定长模式的单位就改为了角度，然后修改P-01为360，就可以实现按一次启动键转一圈。
度数单位; 分子：电机转一圈所需的脉冲数。可以通过电机驱动器可以设置，例如1000个脉冲。 分母：电机转一圈所移动的度数。电机转一圈360° 设置好后是：1000/360 。这时候控制器p-01设置的参数就和实际一致了。 P-01输入360，就是走360度
