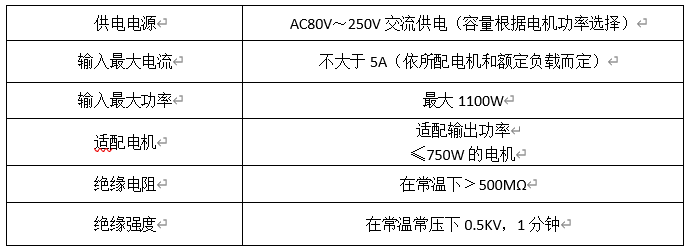

ZM-BL2205T直流无刷电机驱动器是我公司****推出的，针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在5A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品广泛应用于针织设备、医疗设备、食品包装机械、电动工具等一系列电气自动化控制领域。
主要特点 电流、速度双闭环设计，运行平稳； 高力矩高转速输出，****转速可达10000RPM(根据用户电机而定)； 调速方式：外接电位器，外接0-5V模拟量或外接PWM调速； 具有X1 (刹车)、DIR（方向）、EN（使能）信号控制端； 可输出测速脉冲FG供用户检测（光电隔离，门极输出）； 可输出报警信号ALM供用户检测（光电隔离，门极输出）； 具有过流、过压、欠压、霍尔传感器相位出错、马达堵转等保护功能； 可外接手持式智能调试器ZM-BL01用于调试设置无刷驱动器参数及功能； 可通过无刷驱动器的网口外接速度显示器ZM-BL03，显示电机转速； 可用电脑通过485通讯端口设置无刷驱动器485地址，读取和控制无刷驱动器运行状态。
端口说明：
如何控制电机调速？下图红框可外接电位器调速，VSP端口为调速信号端口
如何控制正反转？下图红框端口短接，即可控制正反转
如何控制电机启停？下图红框端口短接，即可控制正启停
这款驱动器有很多保护功能，有的客户选型可能不太合适，切割型材的时候越切割阻力越大，驱动器过流会自动保护。避免电机的损坏。

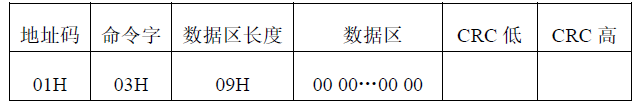

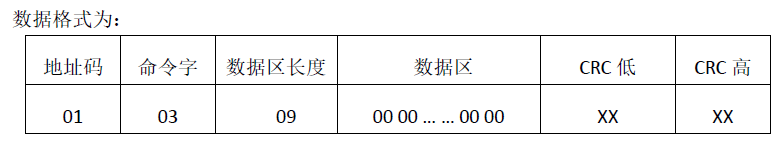

ZM-BL2205T 485通讯协议 ZM-BL2205T 485通讯协议是参照《国际通用MODBUS数据传输技术条件》而制定的。 本协议为主-从结构的半双工通信方式，由上位机发出的信息帧来控制。数据传输采用8位数据位、1位停止位、无奇偶校验位，波特率为1200~38400bit/s（默认9600），16位CRC校验 CRC低字节在前。 帧格式：帧是传送信息的基本单元。帧格式如下表所示：
