ZD-3HE2254DML驱动器接线端子说明

驱动器有 3 个控制端子，分别为 CN1,CN2,CN3。其中，CN1 为控制信号端口，CN2 是输 出信号端子，CN3 包括电源和电机线接口，标注 NC 的 3PIN 端子禁止接线，不带隔离容易烧 毁上位机，仅供技术支持人员调试使用。

CN1 控制信号输入端口

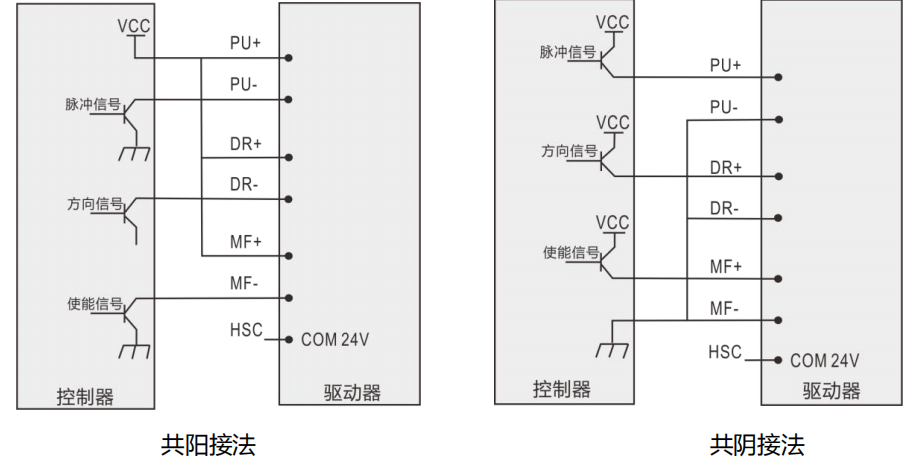

5V 信号接法

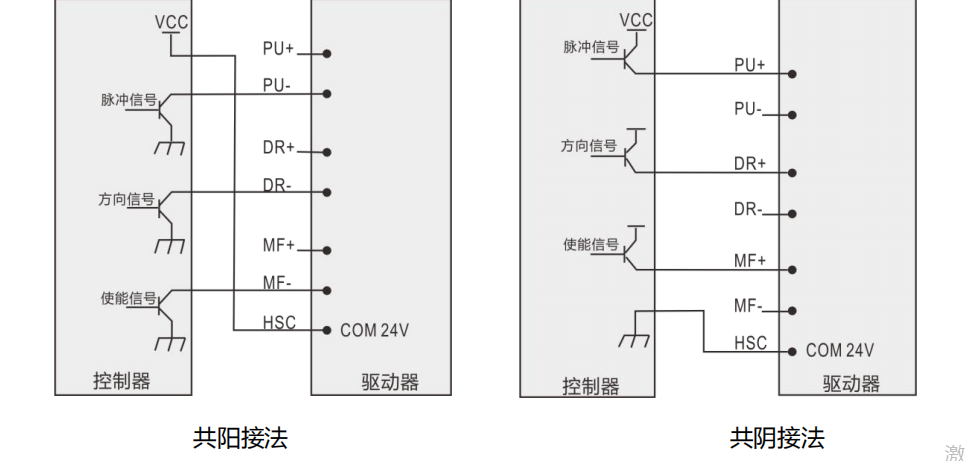

24V 信号接法
