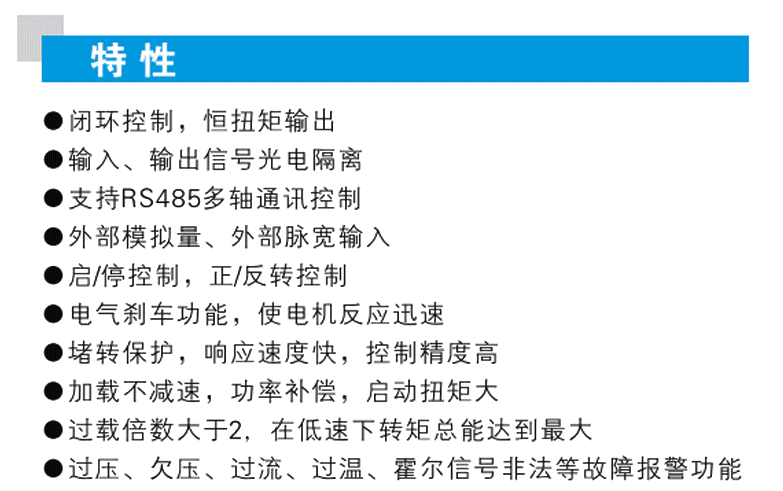

HPBL3000无刷驱动器可提供操作面板速度设定（6位数显），外部模拟电压调速、外部电位器调速，脉宽调速等功能。采用高速核心控制部件控制，具有操作安全（控制部件和功率部件全隔离）、调速方式灵活多样、转速即时显示、保护功能齐全、功率部件提供硬件保护等特点。 输入电源 110/220VAC 50/60Hz，连续输出电流15A，适合3000W以下的无刷电机，****输出电流 30A,可通过面板设置保护电流点。6位LED 显示 4 位按键操作，过电流、过热过速度过电压欠压控制电源异常等保护措施。

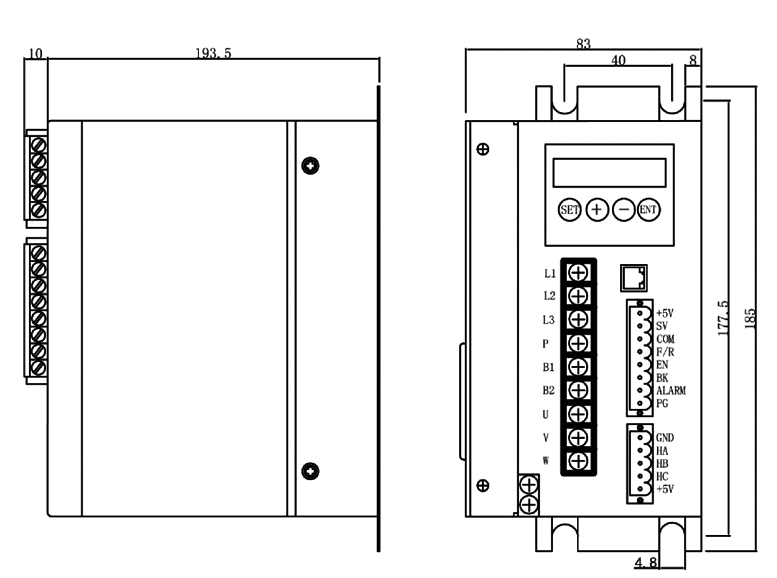

驱动器安装尺寸

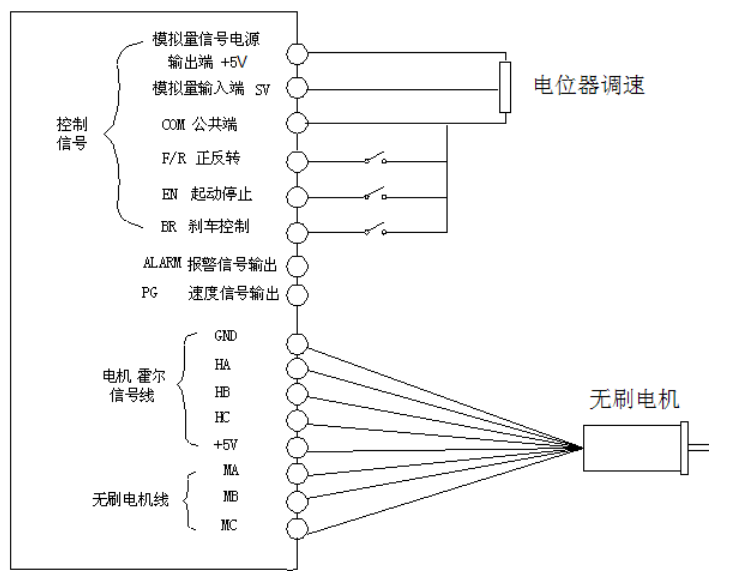

电机及驱动器接线参考图

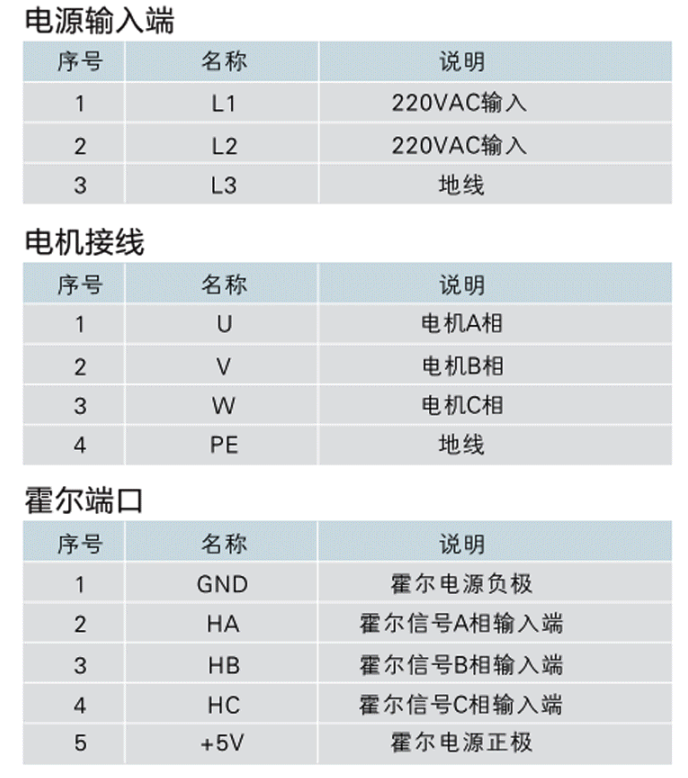

驱动器电源端口

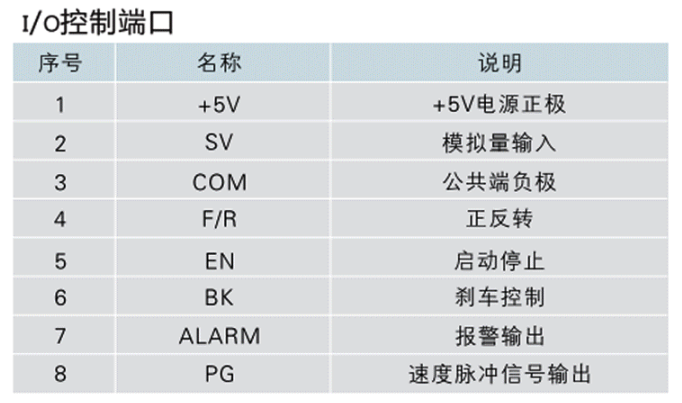

驱动器控制信号端口（5V）
电机运行/停止控制(EN)（即启停控制端口） 通过控制端子EN相对于COM的通断可以控制电机的运行和停止。当与端子接通时电机运行反之电机停止。使用运行/停止端控制电机停止时，电机根据面板设置的启动时间启动、停车，其运动规律受负载惯性影响。 电机正/反转控制(F/R)（即方向控制端口） 通过控制端子F/R与端子COM的通断可以控制电机的运转方向。当F/R与端子COM不接通时，电机顺时针运行（面对电机轴），反之则电机逆时针方向运转：当电机处于运转状态进行 正/反转选择切换时，电机会自动先停车然后再以反方向启动运转。 制动停机(BR)（即制动控制端口） 通过控制端子BR与端子COM的通断可以控制电机的制动停机。当控制端子BK与端子COM断开时，电机运行，接通时电机制动停止，具体刹车时间可以在系统参数里设置。 电机转速信号输出(PG)（即脉冲信号输出控制端口） 速度脉冲输出，该端口为OC输出（30V/10mA max）。PG端应与电源之间接3KΩ~10KΩ上拉电阻。该端将输出频率F（HZ）与电机转速N(RPM)的关系如下：F=N * P / 60，其中P为电机极对数，即电机每转输出的脉冲为电机的极对数。 报警输出（即报警信号输出控制端口） 驱动器报警输出，该端口为OC输出（30V/10mA max）。报警输出端与电源之间接3KΩ~10KΩ上拉电阻。报警时该端与GND导通（低电平），同时驱动器自行停止工作处于报警状态。 调速方式 HPBL3000驱动器可以提供三种调速方式： 模拟电压调速（即电位器调速）： 模拟电压调速可将外部电位器的两个固定端分别接于驱动器的控制信号端口的+5V和COM端，将调节端接于SV端即可使用外接电位器（10K~100K）调速，也可以通过其它的控制单元（如PLC.单片机等）输入模拟电压到SV端实现调速（相对于COM），SV端口的接受范围为DC 0V~+5V，对应电机转速为0~额定转速。 外部数字信号调速（即PWM信号调速）： 可使用外部数字信号调速：在SV与GND之间可以施加幅值为5V，频率为1KHz~2KHz的脉宽数字信号（PWM）进行调速，电机转速受其占空比线性调节。 面板调速（即内部调速）： 在面板控制模式下，当电机没有运转时，通过设定系统参数设定电机运转的目标转速。在电机运转过程中，可以长按面板上的“+”键和“-”键调整转速值，设定转速后按下“ENTER”键，运转转速会跟踪到设定转速。 工作模式： HPBL3000驱动器的工作模式有三种： 其一是面板手动工作模式，可直接通过面板设置； 其二是外部端口工作模式：电机按照设定方式工作，数码管显示电机运转转速。在面板工作模式下，按R/S键启动、停止电机，长按住+、-键增加、降低电机转速,按←∣ENTER键确定电机转速。电机按设定转速运行。 第三种是485通讯模式，通过485通讯及软件实现电机启停，调速及方向切换等操作。
|
