DM542使用方法及电机接线使用说明(wgb) 步进DM542细分型两相混合式步进电机驱动器,采用直流18-50V供电,适合驱动电压为18V-50V,电流小于4.0A外径42-86mm的两相混合式步进电机。此驱动器采用交流伺服驱动器的电流环进行细分控制,电机的转矩波动很小,低速运行很平稳,几乎没有振动和噪音。高速时力矩也大大高于其它二相驱动器,定位精度高,广泛用于雕刻机,数控机床,包装机械等 ![image.png image.png](/ueditor/asp/upload/image/20221217/16712609544332120.png)

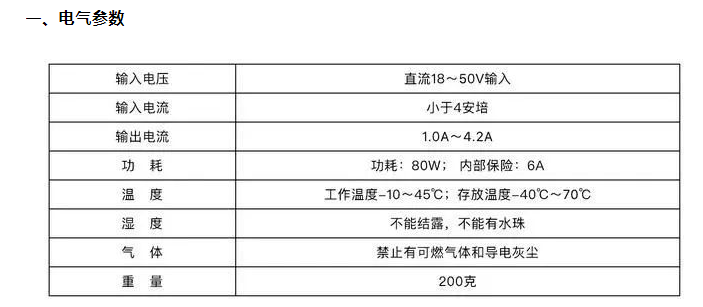

主要特点 1 平均电流控制,两相正弦电流驱动输出 2 直流18~50V供电 3 光电隔离信号输入/输出 4 有过压、欠压、过流、相间短路保护功能 5 十五档细分和自动半流功能 6 八档输出相电流设置 7 具有脱机命令输人端子 8 电机的扭矩与它的转速有关,而与电机每转的步数无关 9 高启动转速 10.高速力矩大 ![image.png image.png](/ueditor/asp/upload/image/20221217/16712609773404325.png)
![image.png image.png](/ueditor/asp/upload/image/20221217/16712609914288724.png)

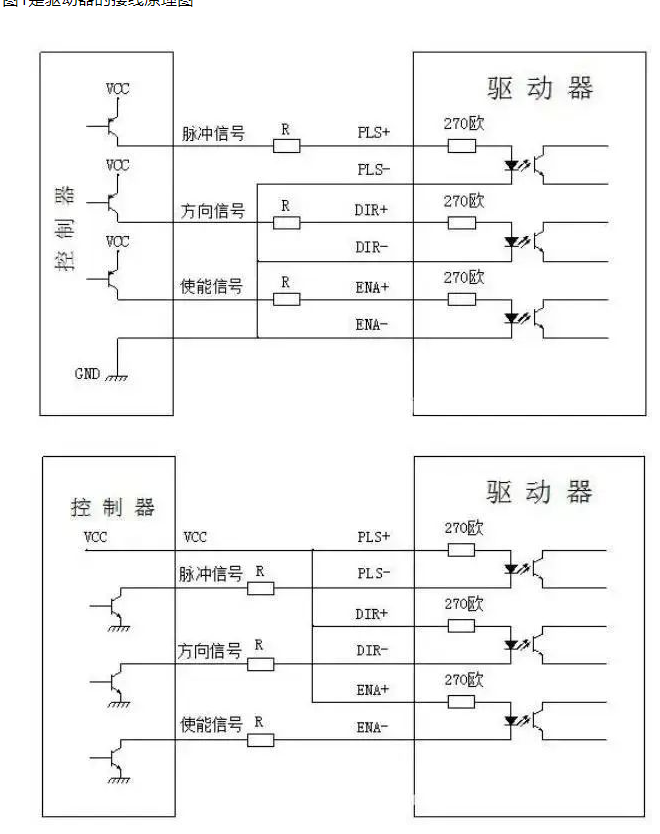

1、控制信号定义 PLS/CW+:步进脉冲信号输入正端或正向步进脉冲信号输入正端 PLS/CW-:步进脉冲信号输入负端或正向步进脉冲信号输入负端 DIR/CCW+:步进方向信号输入正端或反向步进脉冲信号输入正端 DIR/CCW-:步进方向信号输入负端或反向步进脉冲信号输入负端 ENA+:脱机使能复位信号输入正端 ENA-:脱机使能复位信号输入负端 脱机使能信号有效时复位驱动器故障,禁止任何有效的脉冲,驱动器的输出功率元件被关闭,电机无保持扭矩。 ![image.png image.png](/ueditor/asp/upload/image/20221217/16712610139411650.png) ![image.png image.png](/ueditor/asp/upload/image/20221217/16712610244953397.png)
|
