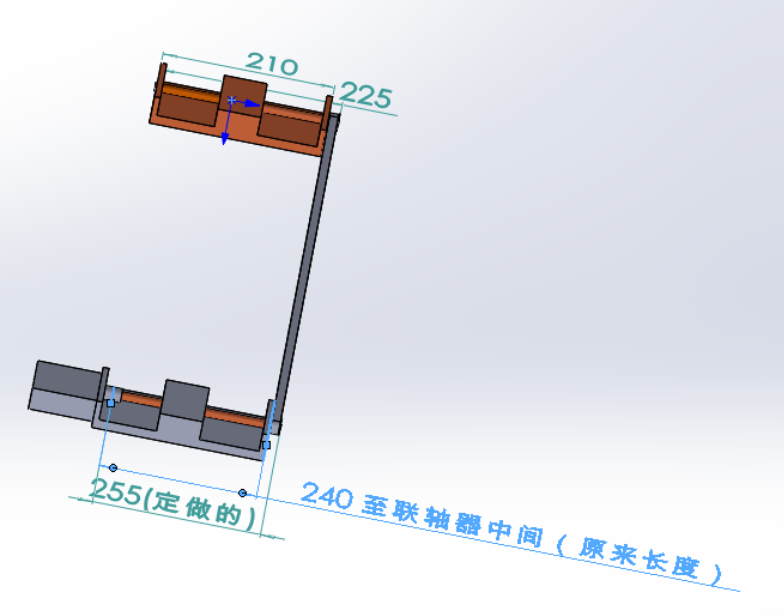

上图示给客户设计的一套丝杆传动方案，主动滚珠丝杆导轨通过同步轮转化带动从动导轨运转，电机采用一个。导轨才用的是CBX直线滚珠丝杆导轨。

导轨丝杆多伸出15MM，用于装同步轮。从动导轨不安装电机。

CBX1204-100,有效行程100mm，丝杠规格为1204滚珠丝杠，即12mm直径，4mm导程，水平载重50kg，垂直载重15kg,定位精度0.03MM，此系列有效行程可做到1500mm，可做成1605、1610规格的滚珠丝杠可配42/57步进电机、60闭环步进电机。

联系方式：QQ:467102884  电话：18710050116（刘女士）
