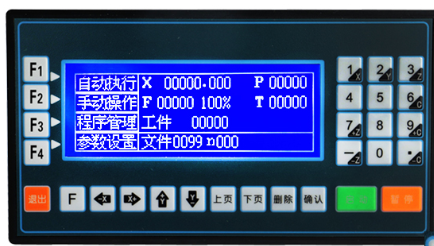

CM35D系列可编程控制器，每轴可以实现独立运动，X、Y轴可以完成圆弧插补，任意两轴、三轴、四轴可完成直线插补。1-4轴可以联动，即能以混合速度达到同时运行同时停止。每个轴可以根据预先设置好的电子齿轮公式来精确地走直线、角度、圈数。通过.上位机软件可以上传程序、修改参数及下载开机界面。 今天介绍一下这款控制器输入输出口的意义，接线和设置： 意义： 1-8个输出口可以控制外部8路24V继电器的通断。来输出一个信号给其他设备 1-14个输入口可以让外部的通断信号来实现程序的启动、暂停、急停，完成限位、回机械零点，电机正反转等多个功能。 接线：
输出口接线示意图：V是电源24V+，输出口输出一个低电平有效

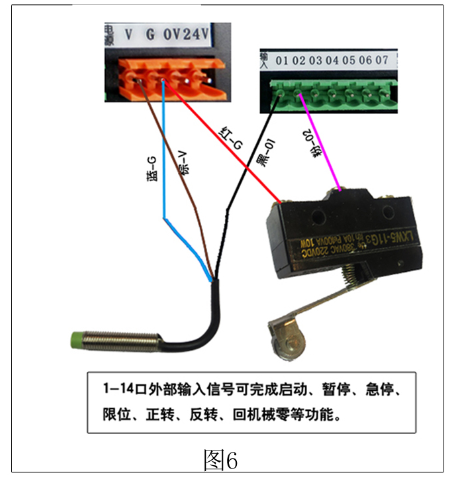

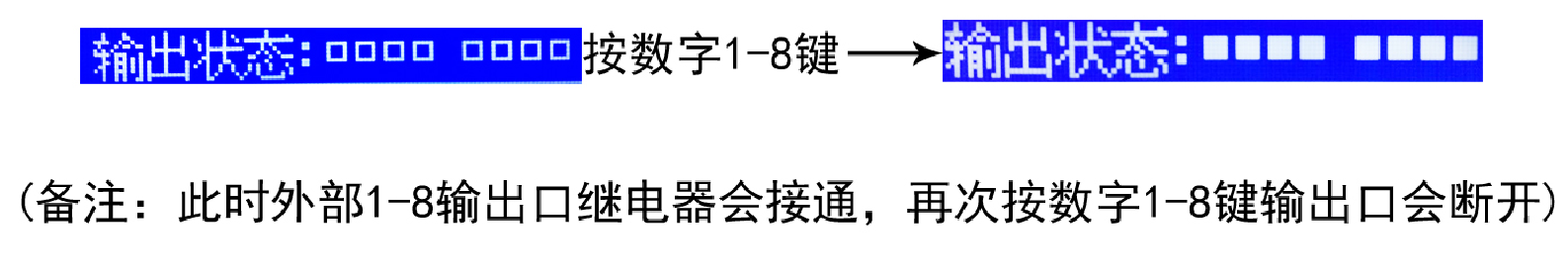

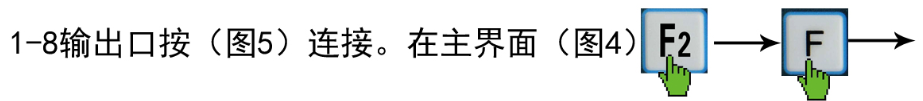

输入口接线示意图：输入口适配光电24V或者机械开关 输出口设置：

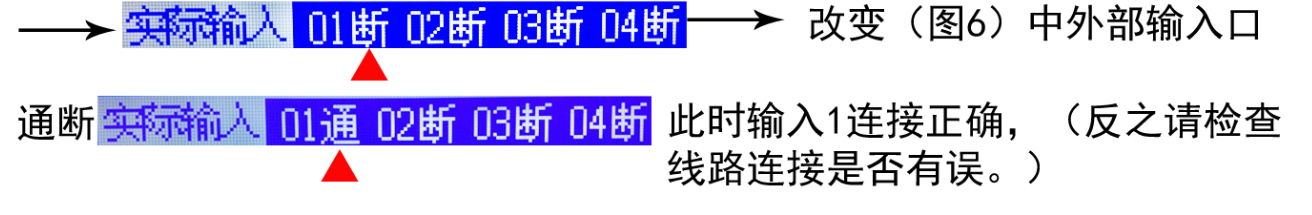

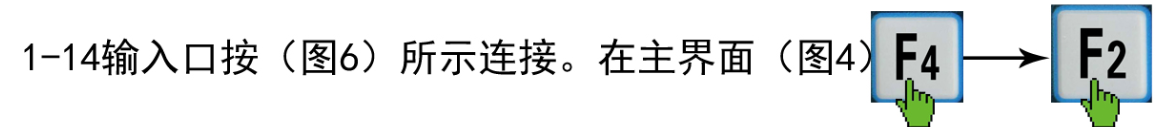

输入口设置：
