步进电机的工作原理 步进电机是一种将电脉冲转化为角位移的执行机构。当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度(称为“步距角”)，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的；同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机可以作为一种控制用的特种电机，利用其没有积累误差(精度为****)的特点，广泛应用于各种开环控制。

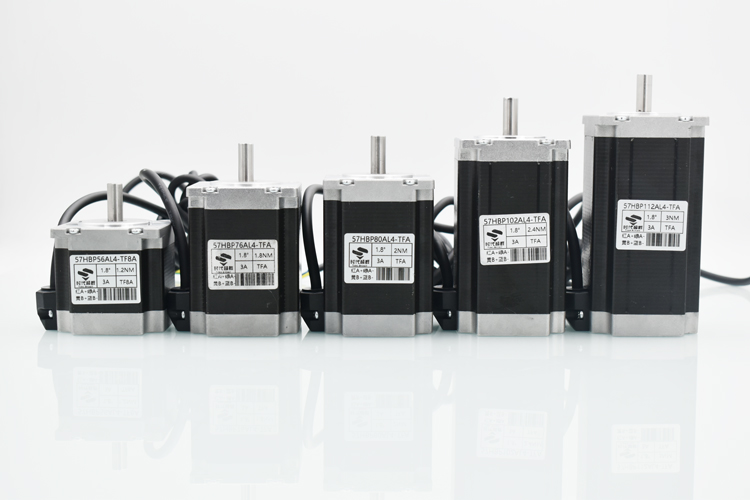

步进电机的分类 现在比较常用的步进电机包括反应式步进电机（VR）、永磁式步进电机（PM）、混合式步进电机（HB）和单相式步进电机等。 ●永磁式步进电机一般为两相，转矩和体积较小，步进角一般为7.5度 或15度； ●反应式步进电机一般为三相，可实现大转矩输出，步进角一般为1.5度，但噪声和振动都很大。反应式步进电机的转子磁路由软磁材料制成，定子上有多相励磁绕组，利用磁导的变化产生转矩。 ●混合式步进电机是指混合了永磁式和反应式的优点。它又分为两相和五相：两相步进角一般为1.8度而五相步进角一般为 0.72度。这种步进电机的应用最为广泛。

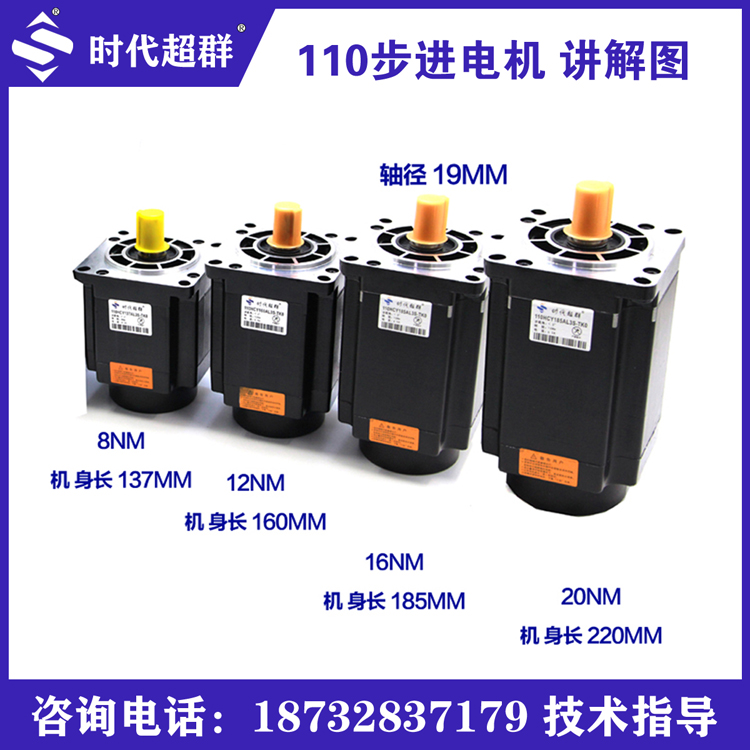

步进电机选型 1. 步距角的选择：电机的步距角取决于负载精度的要求 。 2. 静力矩的选择：静力矩选择的依据是电机工作的负载 ，一般情况下，静力矩应为摩擦负载的2-3倍内好 。 3. 电流的选择：由于电流参数不同，其运行特性差别很大，可依据矩频特性曲线图，判断电机的电流。
|
