DM542AJ 电源电压范围24-50VDC,电流设定可在 1.0～4.2A(峰值)之间任意选择,4 位拨码，提供 16 档细分选择，可以设置 400～51200 内的细分，**** 256 细分（51200 脉冲/转）,默认静止时电流自动减半；光隔离差分信号输入，脉冲****响应频率可达 200KHz；通过串口可设置电子齿轮比(任意细分)、可调整驱动器响应时间。具有过压、过流、过热、缺相等报警保护功能；

该产品适合各种中小型自动化设备和仪器，例如：点胶机、锁丝机、线束加工设备、激光打标机、广告设备、医疗器械以及自动装备等。

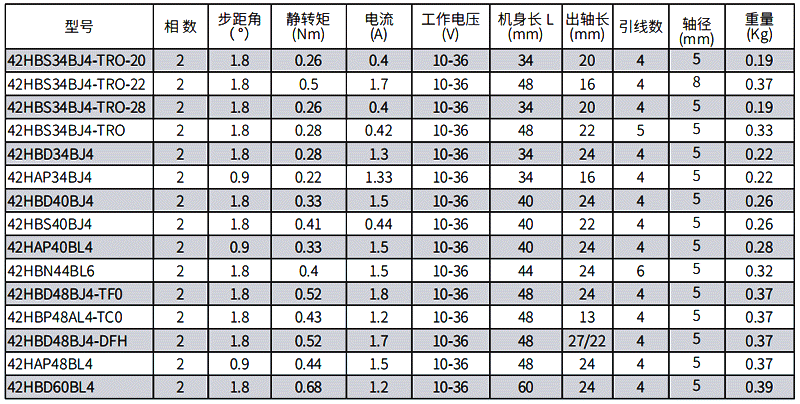

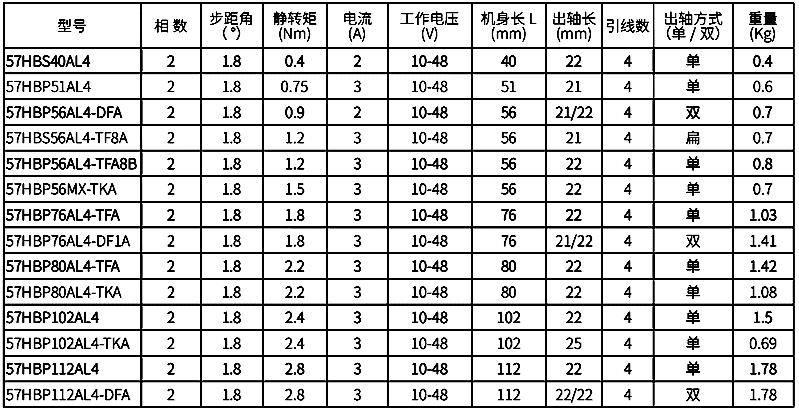

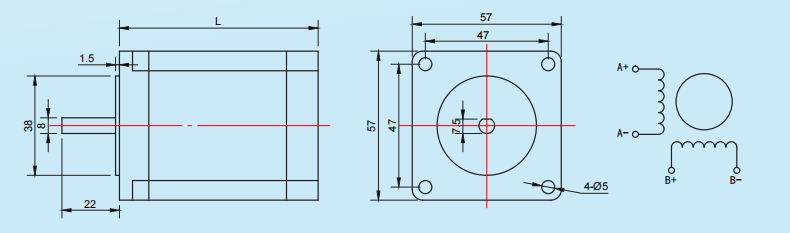

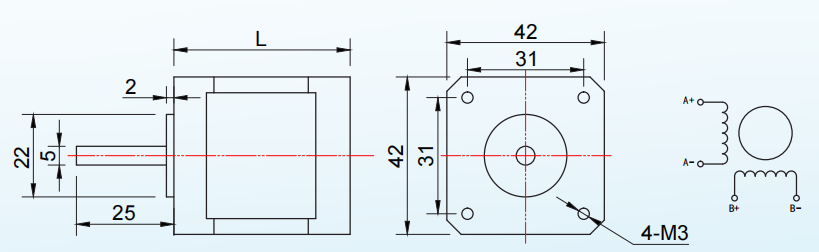

适配42/57步进电机，明细如下：

电气、机械和环境指标

机械安装尺寸（单位 mm）

注意：保持驱动器的良好散热

（1）驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内；

（2）安装驱动器时请尽量采用直立侧面安装，远离热源、不能封挡住风扇的风道。必要时在安装驱动器的电气柜上安装散热通风风扇，使电气柜里外空气对流，保证驱动器在可靠工作温度范围内工作。

驱动器参考接线图

驱动器接口与接线介绍

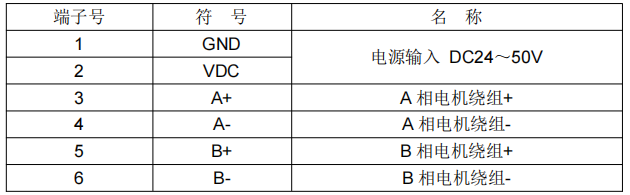

电机和电源输入端口

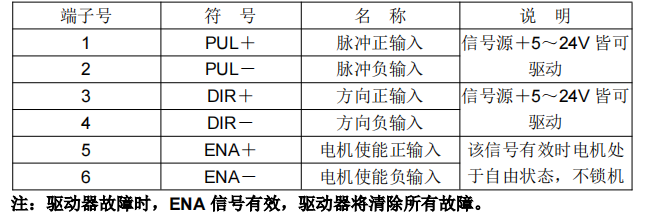

控制信号端口

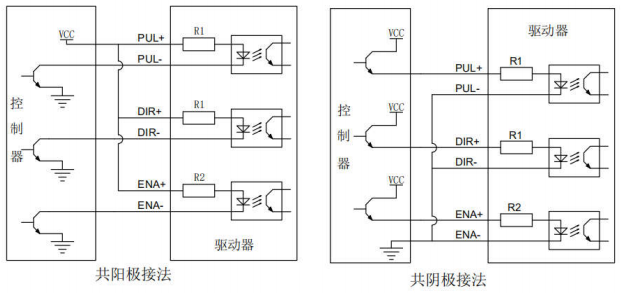

控制信号接口电路图

输入信号波形时序图

TTL 电平串口通讯接口

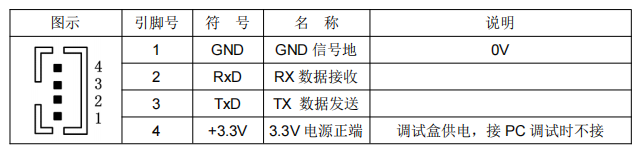

驱动器采用 TTL 电平的串口通讯接口，调试盒直接连接。驱动器与 PC 连接采用专用调试软件，波特率为 9600。硬件采用专用的 USB 转 TTL 电平串口模块，采用 PH2.0-4P 端子，接线定义如下：

注：与 PC 连接时，4 脚供电不需要连接，确保 PC 机采用隔离电源供电，以免损坏 PC 机。推荐使用笔记本电脑连接。

拨码开关设置

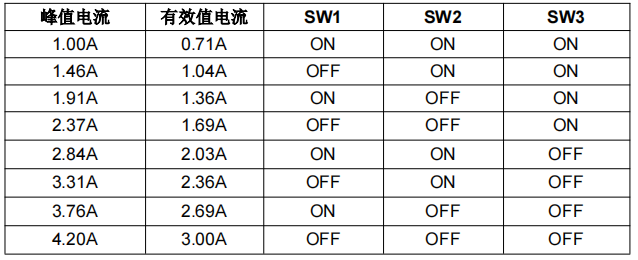

电流设置（SW1-SW3）

锁机电流设定(SW4)

SW4 拨码开关设定锁机时的电流，OFF：表示停止电流设为运行电流的 50%，ON：表示锁机电流是运行电流的 90%。一般应用中将 SW4 设成 OFF，使得电机和驱动器的发热减少，提高可靠性。脉冲串停止后约 0.1 秒左右电流自动减至设定数值。

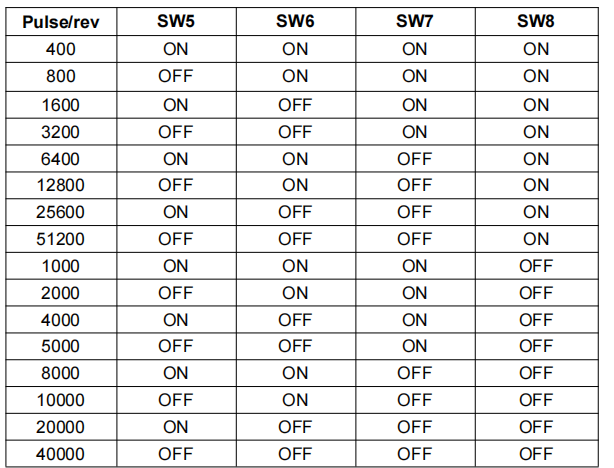

细分设定（SW5-SW8）

运行模式及控制方式设置

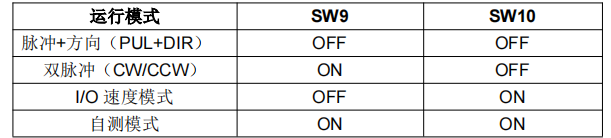

运行模式设置

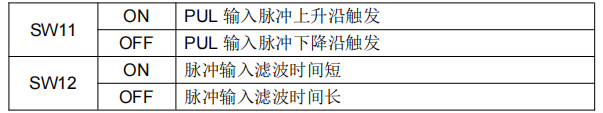

控制信号模式设置

注：

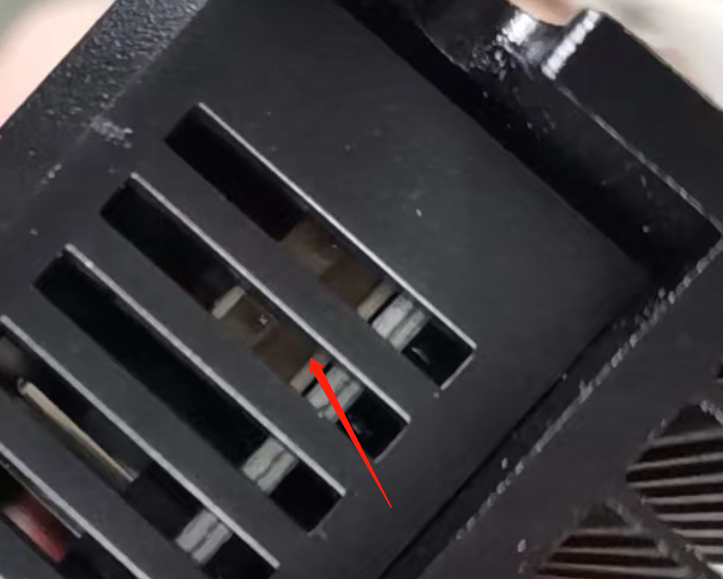

1. SW9、SW10、SW11、SW12 在 PCB 跳线实现，设置时候需要打开驱动器外壳，用跳线帽进行选择。

2.SW5-SW8 拨到全 ON 时，可以通过软件设置 P006,P007 设置任意细分。

3.SW12 在 OFF 位置，可以通过软件设置  P104,P106 调整驱动器响应时间。

（只需要打开驱动器外壳，才能连接调试盒及 PC 软件。）

状态指示

绿色 LED 为脉冲输入指示灯，当驱动器接通电源，未接收到脉冲时，该 LED常亮，当外面有脉冲输入时候，该 LED 均匀闪烁。

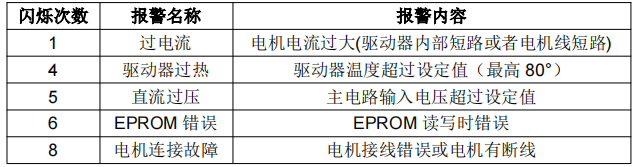

红色 LED 为故障指示灯，当出现故障时，该指示灯以周期性循环闪烁。红色LED 在 一个固定间隔时间后闪烁次数代表不同的故障信息，红色报警提示信息如下：

注：当出现故障时，请根据故障代码做相应的处理， ENA 信号有效，驱动器将清除所有故障；驱动器重新上电也能清除故障报警。
