接口定义

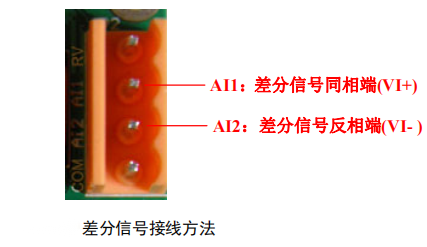

-5V～+5V差分信号调速的接法如图所示。AI1 和AI2 分别为-5V~5V差分模拟信号同相端和反相端，用于电机调速；当V(AI1-AI2)>0 时电机正转；V(AI1-AI2)<0 时电机反转；V(AI1=AI2)时，电机停转。

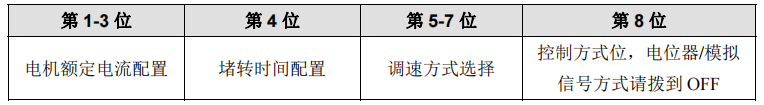

系统配置拨码开关如图所示。开关拨到上方为ON，下方为OFF。从左至右依次是第1-8 位。

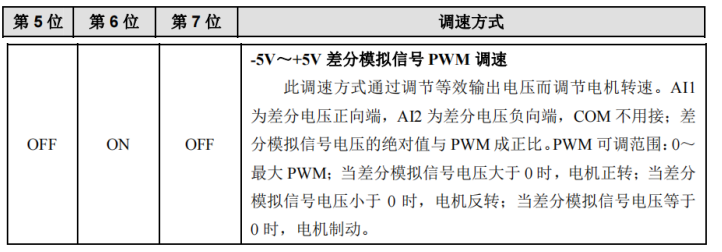

-5V~+5V差分信号调速的拨码开关配置如图所示：

差分信号控制方式下调速方式拨码配置方式可点击以下链接查看
