XKM-30EA交流伺服驱动器安装方向
伺服驱动器的正常安装方向是垂直直立方向。
l 安装固定
安装时，上紧伺服驱动器后部的 4 个 M5 固定螺丝。
l 安装间隔

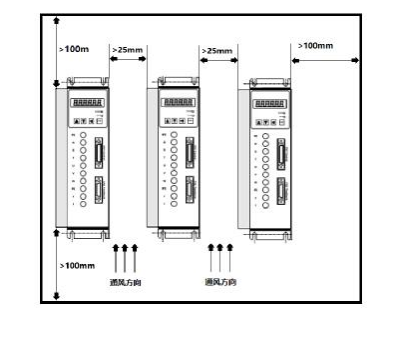

伺服驱动器之间以及与其它设备间的安装间隔距离，请参考图 1.1，注意图上标明
的是最小尺寸，为了保证驱动器的使用性能和寿命，请尽可能地留有充分的安装间
隔。
l 散热
伺服驱动器采用自然冷却方式，在电气控制柜内必须安装散热风扇，保证有垂直方
向的风对伺服驱动器的散热器散热。
l 安装注意事项
装电气控制柜时，防止粉尘或铁屑进入伺服驱动器内部。
安装方法
l 水平安装：为避免水、油等液体自电机出线端流入电机内部，请将电缆出口置于下方。
l 垂直安装：若电机轴朝上安装且附有减速机时，须注意并防止减速机内的油渍经由电
机轴渗入电机内部。
l 电机轴的伸出量需充分，若伸出量不足时将容易使电机运动时产生振动。
l 安装及拆卸电机时，请勿用榔头敲击电机，否则容易造成电机轴及编码器损坏。
|
