上图高压直流无刷电机驱动器DBLS-07-K，主要采用国际高性能专用无刷直流电机驱动芯片，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。

该驱动器适合驱动额定功率在3000W以下的中小型无刷直流电机。该驱动器采用新型的PWM技术，使无刷电机运行速度高，振动小，噪声低，平稳性好，可靠性高,同时亦兼容有霍尔及无霍尔驱动模式，可适应不同的场合要求。

1. 系统特性：

输入电源 AC110~260VAC 50/60Hz

连续电流: 14A

****电流：22A(3S停机)

使用环境温度 0～45°C

保存温度 -20～80°C

使用及保存湿度 <85% [不结霜条件]

构造 壁挂箱体式

2. 基本特性

冷却方式 ： 散热器方式

控制信输入输出信号 ：全隔离

保护机能：堵转、 霍尔异常、过电流、过热、过电压、欠压、峰值电流保护

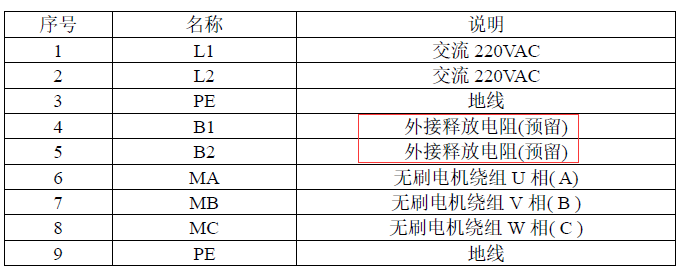

其中驱动器B1B2端子可外界释放电阻。常用于避免一些负载惯量比较大，停机电机反向充电给驱动造成驱动损坏的状况。

保护模式： 保护模式：

当电机在运行过程中出现异常，数码管显示 Err ×。

(1)Err -01 表示电机堵转报警。

(2)Err -02 表示过平均电流报警。

(3)Err -04 表示霍尔故障报警。

(4)Err -08表示输入欠压报警。

(5)Err -10 表示输入过压报警。

(6)Err -20 表示峰值电流报警。

(7)Err -40 表示温度报警。

(8)Err -80 表示硬件峰值电流报警
