接口定义

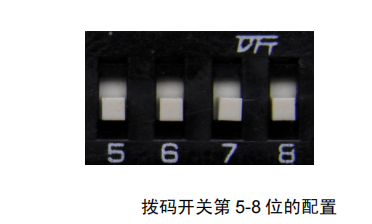

PLC控制电机正反转及启停需将拨码第 5-8 位均拨到 OFF，调速方式此时为 PWM 调速

PLC 控制只需控制启停及电机全速正反转

使用 PLC 控制电机正反转及启停时，只需控制电机启停及全速下正反转的接线方法如图所示。

PLC 控制电机正反转及启停、需用电位器调速、无需限位

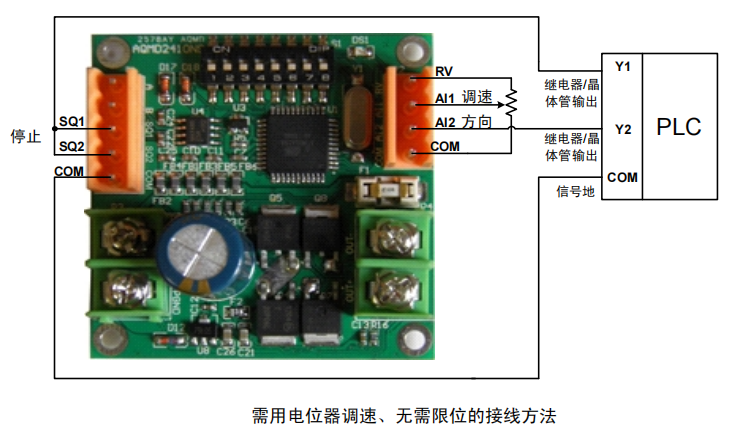

使用 PLC 控制电机正反转及启停时，需用电位器调速、无需限位的接线方法如图所示，其中 Y1 与 Y2 均为继电器/晶体管输出。

PLC 控制电机正反转及启停、电位器调速、限位开关限位

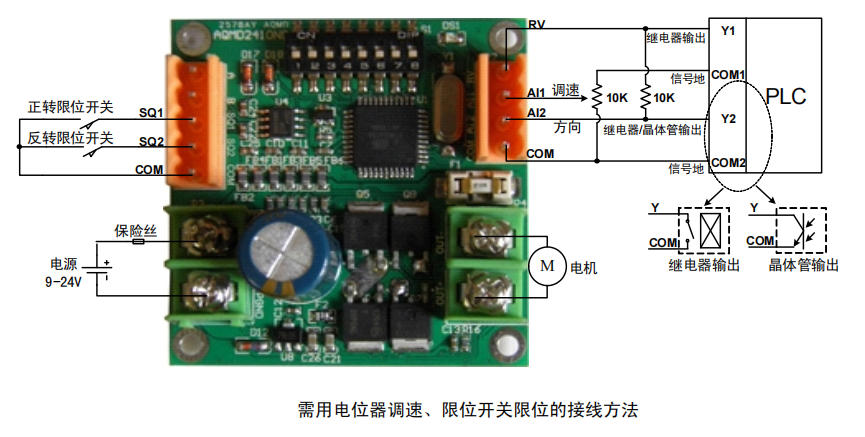

使用 PLC 控制电机正反转及启停时，需用电位器调速、限位开关限位的接线方法如图所示。其中，COM1 与 COM2 为不同的信号地，Y1 为继电器输出，Y2 为继电器/晶体管输出。

PLC 控制电机按指定速度正反转

第 5-7 位均拨到 ON，第 8 位拨到 OFF，此时调速方式为“预设正反转速度”方式，触发方式配置为电平方式，触发方式为电平方式时，PLC输入 AI1（控制信号接口）的信号控制电机的启动与停止，输入 AI2（控制信号接口）的信号控制电机的正反转。

使用 PLC 控制电机正反转及启停时，只需控制电机启停及在指定速度下正反转的接线方法如图所示。
