时代超群新款磁编伺服驱动器D200面板操作器按键的名称及功能-YNN
2023年2月9日

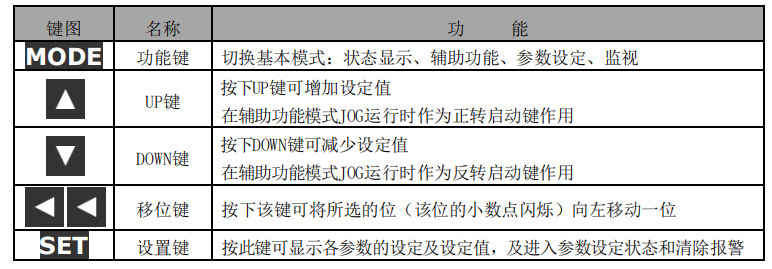

面板操作器按键的名称及功能


面板操作器按键的名称和功能如下所示。


以辅助功能(Fn口口口)的操作为例

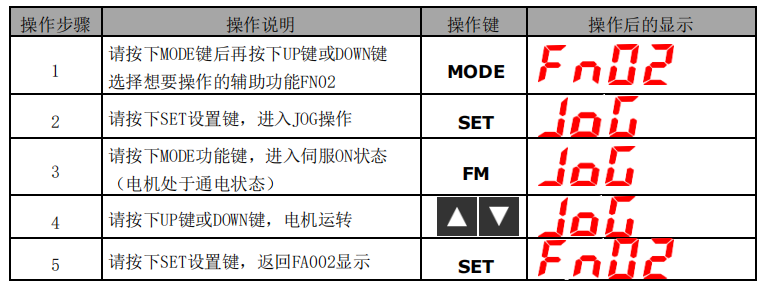

点动(JOG)模式运行的操作




用户参数设定值初始化的操作:

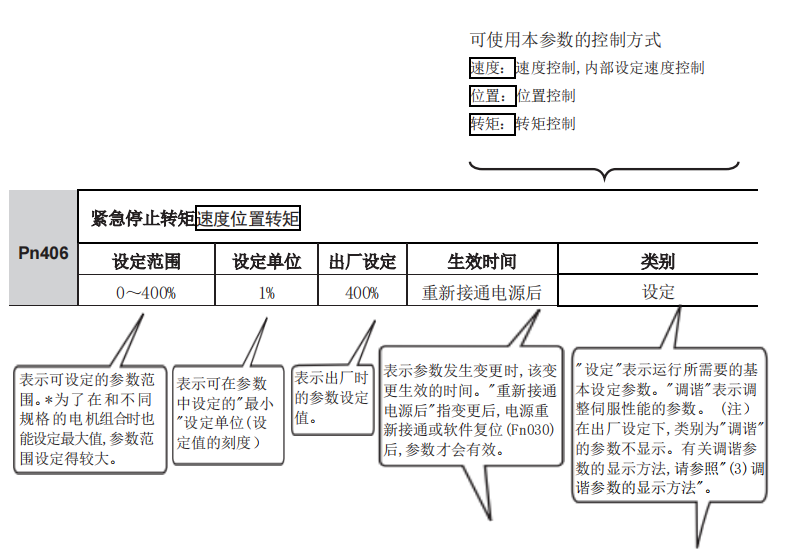

当用户需要对驱动器参数进行设置的时候,首先看到说明书在功能设置这块显示的是这样式的,如下:

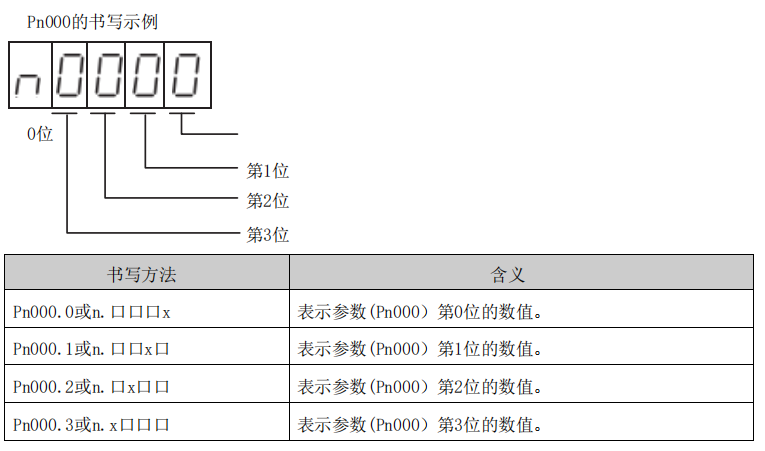

(1) "数值设定型"的参数书写方法,即参数号:


(2)"功能选择型"的参数书写方法,即需要设定的功能

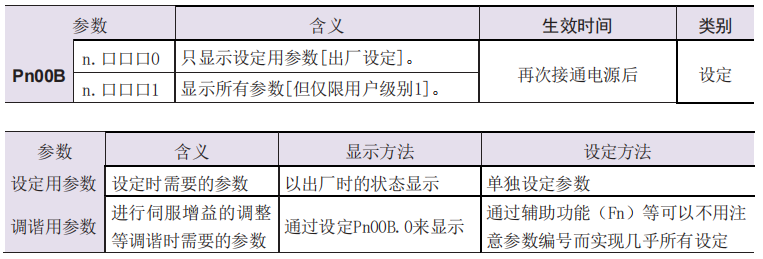

(3)调谐参数的显示方法,参数设置的特殊用法。出厂时只显示设定参数。若要显示调谐参数,需要变更以下参数:



功能选择应用开关B


以端口输入信号PN50A设置为例:

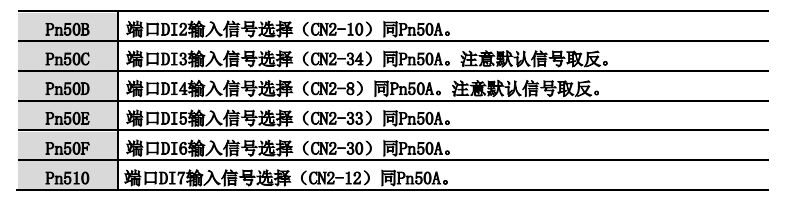

PN50A端口DI1输入信号设置,由默认信号功能参数n.0000可以判断信号功能为使能信号,可以通过修改这个参数数值来设置使能功能打开或者关闭,如果用户需要设置其他输入信号功能,可以通过设置下列参数进行功能设置,如图所示,设置方法与PN50A设置方法相同:
