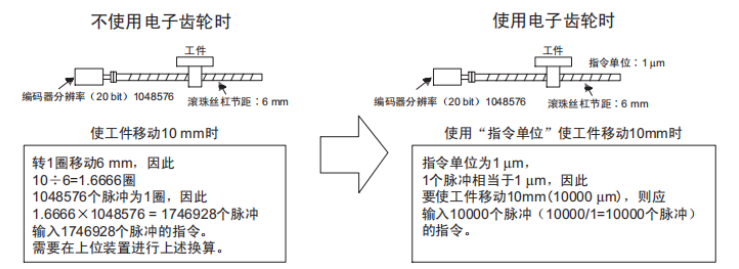

"电子齿数"是对上位装置输入指令的1个脉冲对应于工件所走的移动量进行任意设定的功能。"指令单位"是指使负载移动的最小位置数。即电机输出转速的设置或者电机转一圈的位移量。

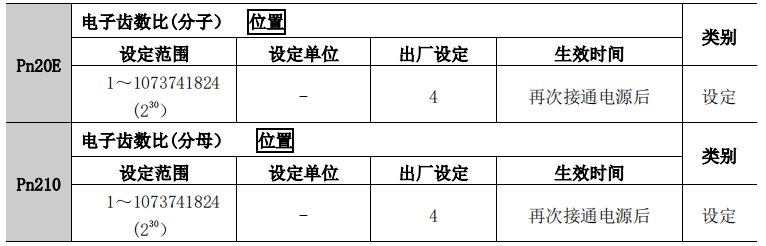

电子齿数比的设置：电子齿数比通过Pn20E和Pn210进行设定。

电机轴和负载侧的机械减速比为n/m(电机旋转m圈时负载轴旋转n圈）时,电子齿数比的设定值根据下式求得。

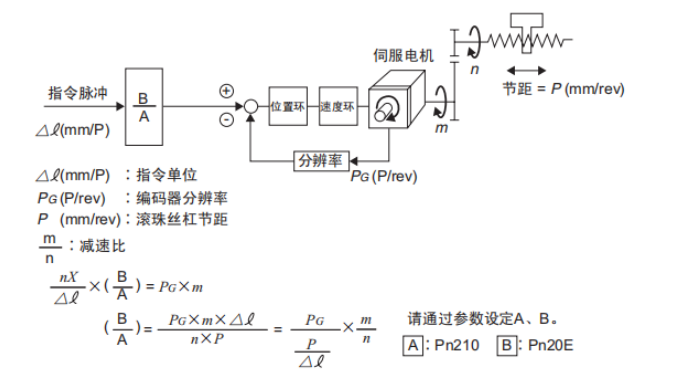

电子齿数比的计算公式如下所示:

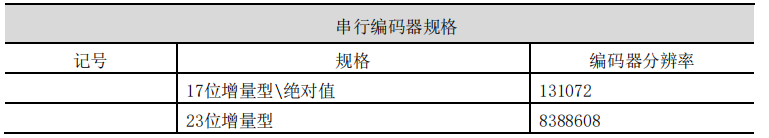

编码器分辨率

电子齿数比的设定值因机械构成而异。可以按以下步骤进行设定;

为了设置简便，用户只要确定自己所需的脉冲数，可以直接设置，以输出脉冲1000为例：
