由于伺服单元的主回路使用高速开关元件,因此在进行伺服单元外围的接线处理及接地处理时 ,可能会受到开关元件噪音的影响。 伺服单元作为工业设备,因此未采取防无线电干扰措施。若用户在民宅附近使用时,或者担心会受到无线电干扰时,可以在主回路电缆的输入侧连接噪音滤波器。

将噪音滤波器连接在适当的场所,可以以避免噪音对伺服单元造成不良影响,参考接线图如下：

连接噪音滤波器时的注意事项：

1、噪音滤波器安装、接线时的注意事项：

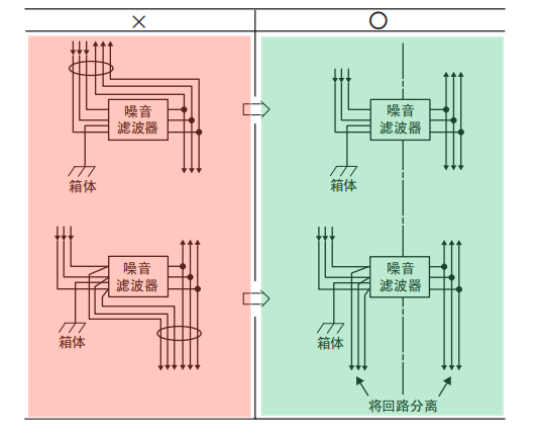

请将输入接线与输出接线分开。另外,请勿使输入、输出接线使用同一套管,也不要将其捆扎在一起。

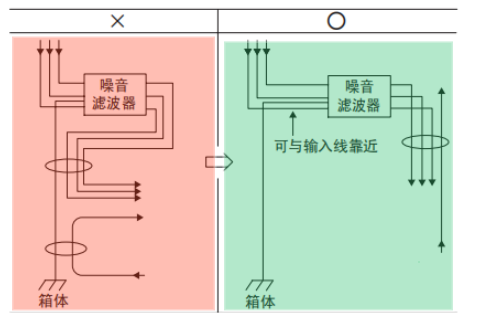

噪音滤波器的地线请与输出接线分开设置。另外,地线请勿与噪音滤波器的输出接线及其他信号线使用同一套管,也不要将其捆扎在一起。

将噪音滤波器的地线单独连接在接地板上。请勿连接其他地线。

控制柜内部有噪音滤波器时,请将噪音滤波器的地线和控制柜内其他设备的地线,连接在控制柜的接地板上之后再进行接地。

  当然，用户在使用伺服电机过程中，为防止噪音的发生,也可根据需要,采取以下噪音对策：

1尽可能将输入指令设备及噪音滤波器设置在伺服单元的附近。

2务必在继电器、螺线管、电磁接触器的线圈上连接浪涌抑制器。

3接线时,主回路电缆(电机主回路用电缆）与输入输出信号线应离开30bm以上。不要放入同—套管或捆在—起。

4不要与电焊机、电火花加工机等使用同—电源。即使不是同—电源,当附近有高频发生器时 , 请在主回路电缆的输入侧连接噪音滤波器。

5请进行适当的接地处理。

（1）电机框架的接地 ：当伺服电机经由机械接地时,开关干扰电流会从伺服单元的动力部通过伺服电机的寄生电容流出。为了防止这种现象发生,将伺服电机的电机框架端子(FG）和伺服单元的接地端子相连。另外,接地端子""必须接地。

（2）输入输出信号电缆中出现噪音时：在输入输出信号电缆中出现噪音等情况时,对该输入输出信号电缆的0v线(sG）实施单点接地。电机主回路接线套有金属套管时,对金属套管及接地盒实施单点接地。
