送丝机组成及其原理

送丝机结构大致由电气接口、驱动电机、信号接口、加压把手、进丝导杆、压紧轮、主动送丝

轮、出丝导杆等几种主要零部件组成。

其中电气接口基本可分为松下式、OTC 式、欧式和 TBI 式四种；送丝轮根据焊丝直径及类型的

不同，选用与焊丝匹配的规格。（焊丝类型指软态焊丝与硬态焊丝，软态焊丝有铝合金焊丝、铜合

金焊丝等，硬态焊丝有碳钢焊丝，不锈钢焊丝等）

注：不同品牌送丝机外型及构造会有所差异，但功能基本相同，注意灵活运用。

丝盘上的焊丝经过送丝管后，再进入进丝导向杆，由进丝导向杆将焊丝部分校直。焊丝经过校

直后，继续经过送丝滚轮，然后由出丝导杆一端出来，最后到达焊枪。

其中，由驱动电机提供动力，带动主动送丝滚轮转动，在焊丝经过送丝滚轮时，由于压紧轮的

存在，焊丝与滚轮之间就有一股摩擦力。在这股摩擦力和滚轮的共同作用下，就可以驱动焊丝前进

或者后退。

目前，送丝机的电气接口制式在市场上运用较多的主要有松下式和欧式，TBI 式与 OTC 式相对 较少

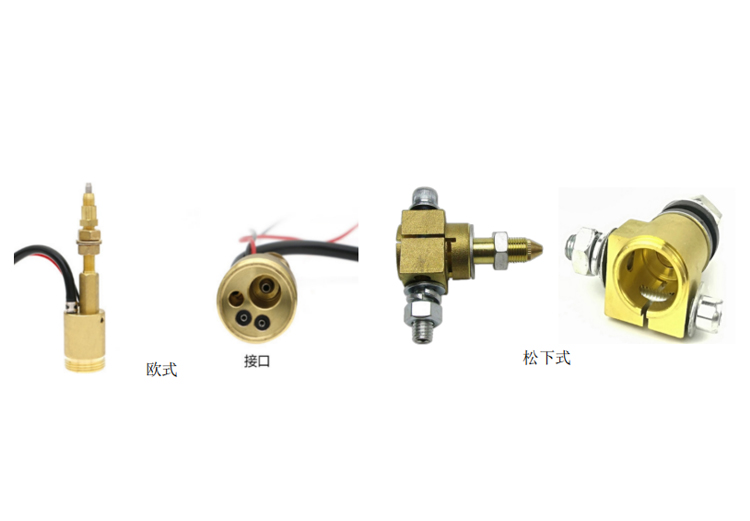

上左图为欧式送丝机电气接口，送丝口、进气口、电极等均作为一体。

上右图为松下式送丝机电气接口，此接口构造为电极与送丝口为一体，进气口从送丝机上另一

处接口引出。

注：松下式与欧式主要区别为电气接口的不同，选型时需要与焊枪制式相同，若焊枪与送丝

机制式不同，会导致焊枪无法装配到送丝机上。若送丝机制式为欧式，焊枪必须选为欧式；若送

丝机为松下式，则焊枪必须选为松下式。
