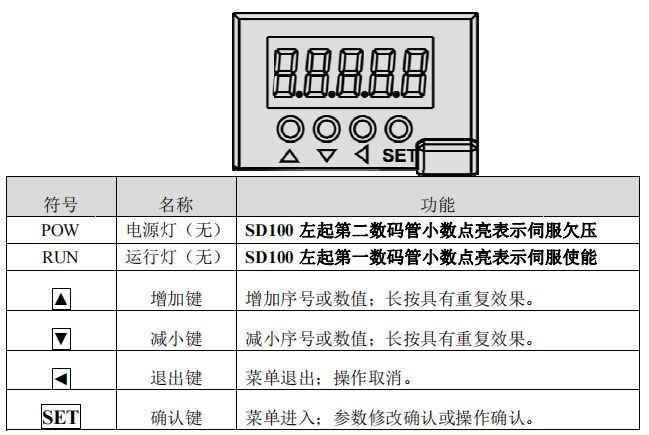

操作面板

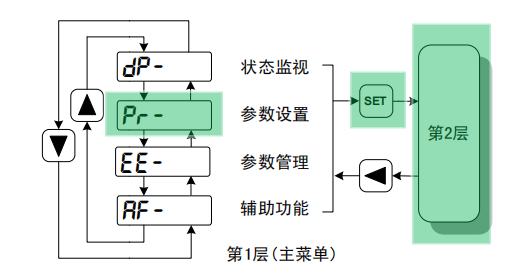

参数设置主菜单

参数设置第二层

用户设置参数要根据自身需要，参考说明书上标注的参数代码进行设置，参数基本设置方法如下：

1 选择参数段：

参数代码采用参数段+参数号表示，****3位，百位数是段号，十位和个位是参数号。例如参数 Pr105，

段号是“1”，参数号是“05”，数码管显示为“Pr105”，选择参数段时要选择pr1的参数段。

2参数设置：

在驱动器操作面板上，▲、▼键在主菜单选择参数设置“Pr- ”，按 SET 键进入参数设置方式。再用▲、▼键

选择参数段，选中后，按 SET 键，进入该段参数号选择。其次再用▲、▼键选择参数号，选中后，按 SET 键显示参数值。用▲、▼键可修改参数值，按▲或▼键一次，参数增加或减少 1，长按▲或▼ 键，参数能连续增加或减少。参数值被修改时，最右边的 LED 数码管小数点点亮，按 SET 键确定修改数值有效，此时右边的 LED 数码管小数点熄灭，修改后的数值将立刻反映到控制中(部分参数需要保存后重新上电才能起作用)。

此后如果有继续修改的参数，修改完毕按◄键（返回退出键）退回到参数号选择状态，选择参数代码继续修改，如果对正在修改的数值不满意，不要按 SET 键确定，可按◄键取消，参数恢复原值，用▲、▼键可修改参数值。

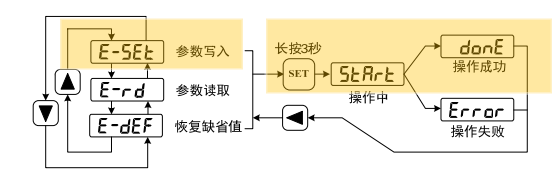

3 参数保存：

修改后的参数并未保存到 EEPROM 中，若需要****保存，需用参数管理EE中的参数写入操作E-SET.选中操作后按下 SET 键长按 3秒以上，直到显示DONE,说明参数保存成功，断电重启。
