上图为时代超群新款XBM系列伺服电机套装，电机从100W-3.8KW不等，出力大，响应快，速度高，转动平滑，力矩稳定。配套驱动XBM系列20A系列可搭配750W以内伺服电机，1KW以上搭配的是30A的驱动器，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、高品质保证。

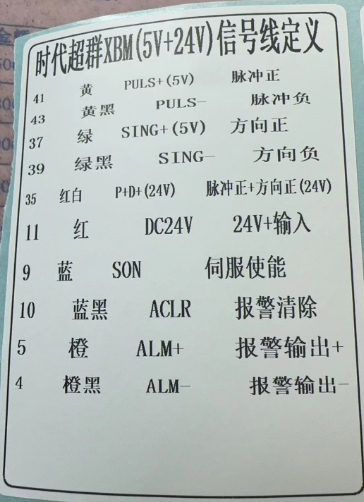

下面介绍一下XBM系列交流伺服电机驱动器常见5V/24V脉冲信号线接法

5V查分接法:

41接脉冲正，37接方向正，43脉冲负，39方向负

24V共阳接法：

35接24V+，43脉冲负，39方向负

24V共阴接法（西门子类PNP型PLC）：

方法一：37串2K电阻接方向，41串2K电阻接脉冲，39/41接0V

方法二：35接0V，41接脉冲，37接方向，

有客户问这样5V端口不会烧掉吗

不会，内部已经串电阻分压。

XBM系列伺服驱动器内部控制信号分压原理：

SD300系列伺服驱动器内部控制信号分压原理：

时代超群伺服电机型号及参数表如下：

联系方式：QQ:467102884  电话：13811070445（刘女士）
