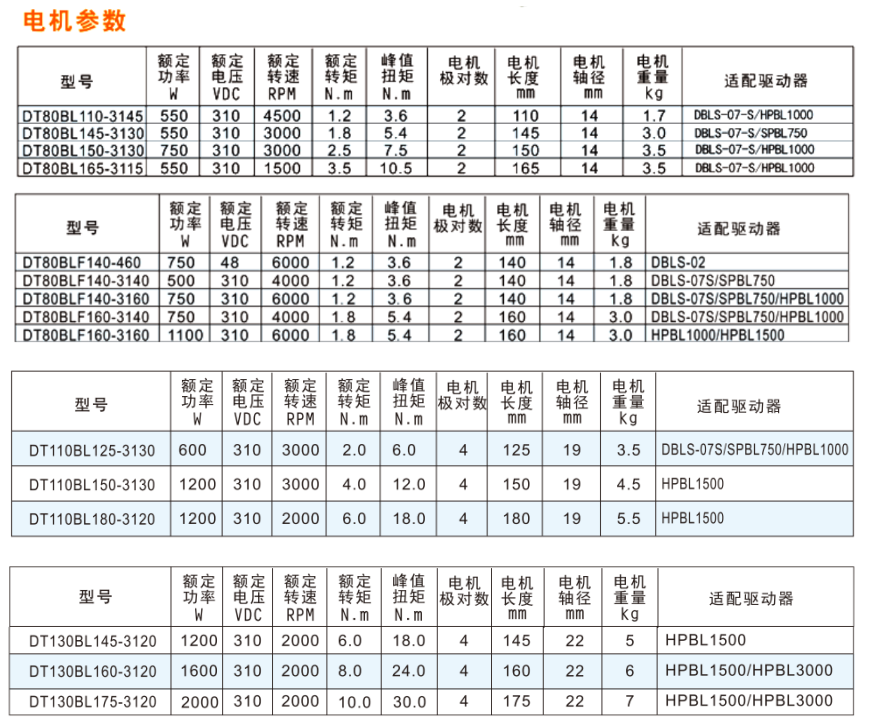

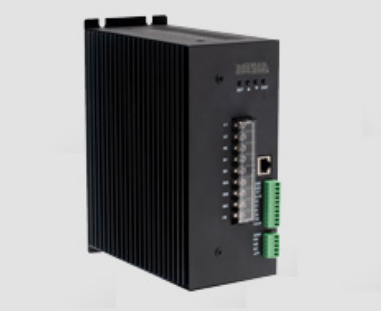

DBLS-07-K高压直流无刷驱动器输入电源 AC110/250VAC ，50/60Hz，6位LED 显示 4 位按键操作，多种调速方式选择，可通过驱动器控制面板设置包括输入电压设定，驱动器内部速度设定，通讯接口设定等，驱动器件自动保护，电机电流自动控制，具备欠压、过压、堵转、霍尔故障灯多种保护功能，同时亦兼容有霍尔及无霍尔驱动模式，可适应不同的场合要求。连续输出电流: 15A，适合3000W以下的无刷电机，可配用无刷直流电机如下表：

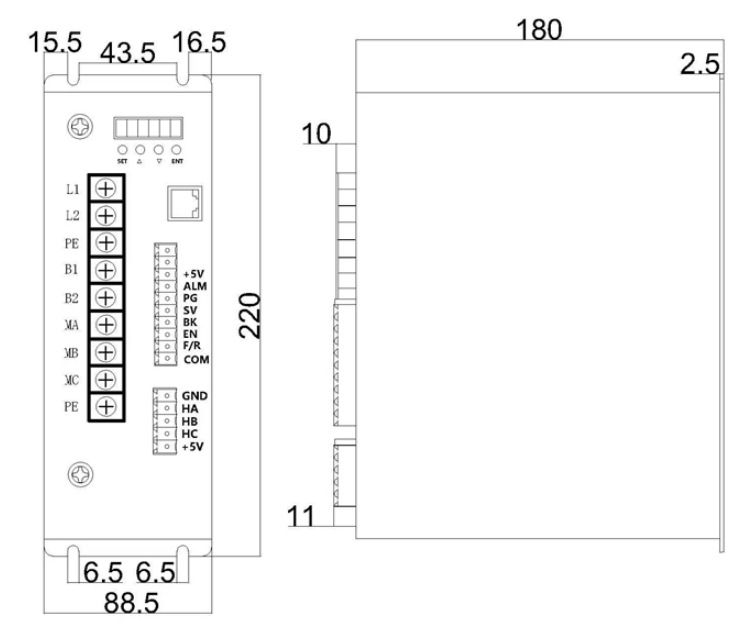

安装尺寸：

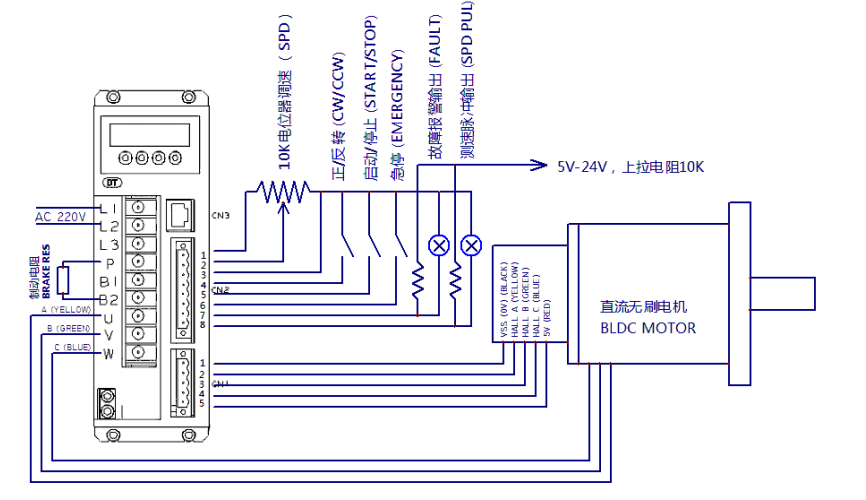

参考接线图

驱动器端子说明

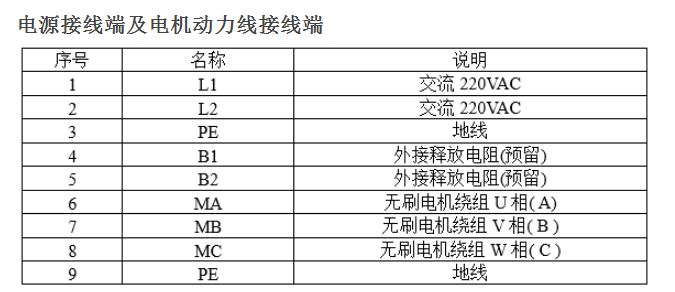

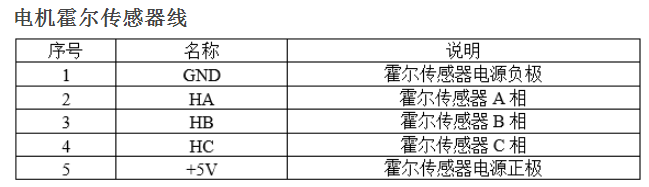

电源端子和电机端子

注意：如不外接电位器调速，可直接SV和+5V短接拉到额定速度，再由COM和EN短接控制启停。

本驱动器提供以下 3 种调速方式用户可任选一种：

1，模拟电压调速：

可使用外接电位器（5K~50K）调速，即将外部电位器的两个固定端分别接于驱动器的控制信号端口的+5V 和 GND端，将调节端接于 SV 端，通过旋转电位器实现 0~额定转速的调速；

可以通过其它的控制单元（如 PLC.单片机等）输入模拟电压到 SV 端实现调速（相对于 COM），SV 端口的接受范围为 DC 0V~+10V，对应电机转速为 0~额定转速。

可使用外部 PWM 信号调速：在 SV 与 GND 之间可以施加幅值为 5V，频率为1KHz~2KHz 的脉宽数字信号（PWM）进行调速，电机转速受其占空比变化线性调节。 （P-000参数设置为02）

2，面板控制模式（临时调速）：

可以在完全不依赖外部控制信号的情况下启动电机，通过设定系统参数 P-000参数设置为01，通过+-按键来加减速度，这种面板控制调速对于设备调试和维修时，需要临时启动电机，或者检查电机和驱动系统是否正常等情况时，是十分有用的。

   此外，还可以通过连接控制使能信号（EN），实现控制电机运行/停止控制，方向信号（F/R），控制电机电机正/反转等等，基本接线方法都是控制信号和COM信号之间接一个开关或短接，可参考上边的接线图。

通讯方式：

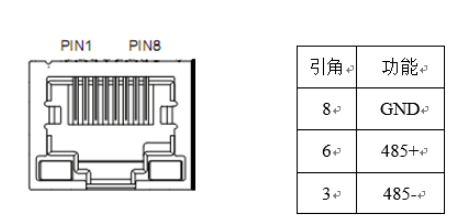

通讯模式采用标准Modbus协议，符合国家标准 GB/T 19582.1—2008。使用基于RS484双线制串行链路通讯，物理接口采用RJ41，端子定义见图。传输模式RTU，效验模式CRC，CRC起始字 FFFFH。数据模式8位异步串行，1停止位，无效验位，通讯速率为9600bps。

RS-485通讯可以通过驱动器RJ45连接器使用网线进行通讯。

功能参数支持 03H多寄存器读，06H单寄存器写。

站点地址： 00：广播地址

       1-250：用户地址

       251-255：特殊地址，用户不可使用

寄存器定义：

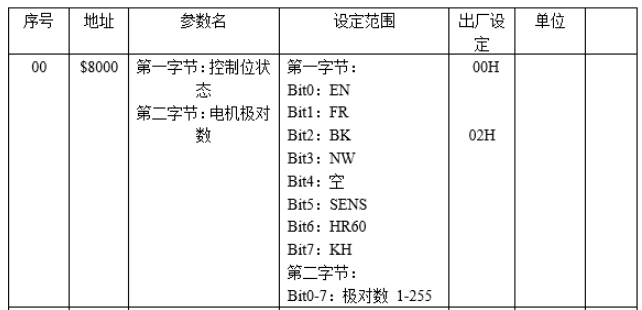

8000：第一字节：控制位状态   第二字节：电机极对数

 第1位  EN:在NW=0时，0：外部EN低有效 1：外部EN高有效

          在 NW=1时，0：EN无效  1：EN有效

 第2位 FR:在NW=0时，0：外部FR低有效 1：外部FR高有效

          在NW=1时，0：FR无效  1：FR有效

 第3位  BK:在NW=0时，0：外部BK低有效 1：外部BK高有效

           在NW=1时，0：BK无效  1：BK有效

 第4位 NW：0：控制端外部有效（EN,FR,BK）1：内部有效

 第5位 空格0或1都可以 无作用

 第6位 SENS: 在SENS=0时，驱动器为无霍尔模式，SENS=1时，为有霍 尔模式

 第7位 HR60：0:120°霍尔控制 1:60°霍尔控制 （暂时不支持）

 第8位 KH： 0：闭环控制     1：开环控制

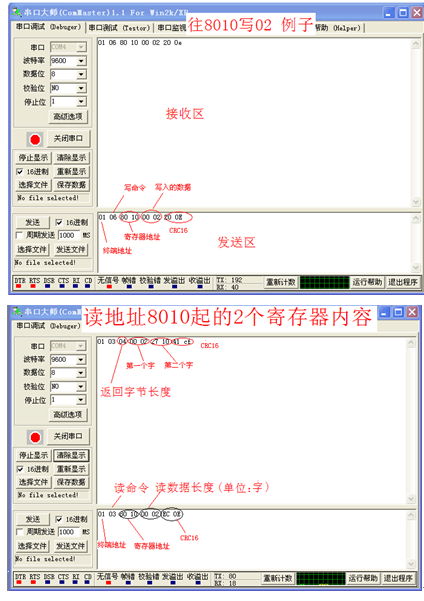

示例：2对极电机有感闭环启动 39 02 或者29 02，39就是二进制数值是00111001；29就是二进制数值00101001

例子：

驱动器保护模式

当电机在运行过程中出现异常，数码管显示Err×。

(1)Err-01表示电机堵转报警。

(2)Err-02表示过平均电流报警。

(3)Err-04表示霍尔故障报警。

(4)Err-08表示输入欠压报警。

(5)Err-10表示输入过压报警。

(6)Err-20表示峰值电流报警。

(7)Err-40表示温度报警。

(8)Err-80表示硬件峰值电流报警。

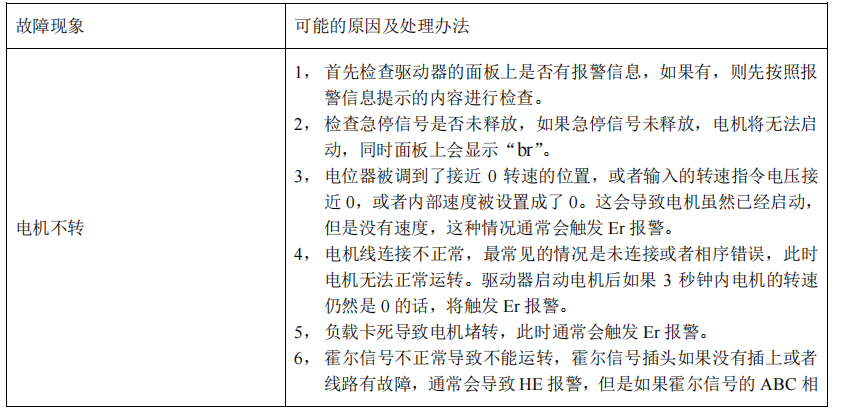

常见故障及处理
