LS3922 是新推出的数字式三相步进电机驱动器，采用 32 位 DSP 技术，主要驱动 86、110、130 型三相混合式步进电机。微步细分为 16 种，步数为30000 步/转；工作峰值电流范围为 2.8A-10.0A，输出电流共 8 种，能够满足大多数场合的应用需要。由于采用内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果，低中高速运行平稳，噪音小。具有半流，过压、过流等保护电路。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成较优运行参数，大限度发挥电机的性能。本驱动器为交流供电，推荐工作范围为AC110V-220V。适用于各种中大型自动化设备和仪器，例如：雕刻机、包装制袋机、切割机、数控机床、自动装配设备等。

3922驱动器产品特点

1、全新 32 位 DSP 技术

2、电机低振动、低功耗、低噪音

3、电机参数自动整定功能

4、内置高细分，低速运行非常平稳。

5、适应共阳、单脉冲模式

6、具有过压、欠压、短路等保护功能

7、静止时电流自动减半

8、光耦隔离差分信号输入

9、断电相位自动记忆

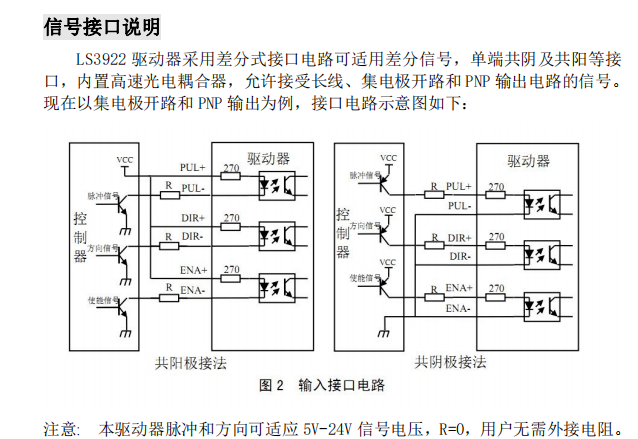

3922驱动器接口定义

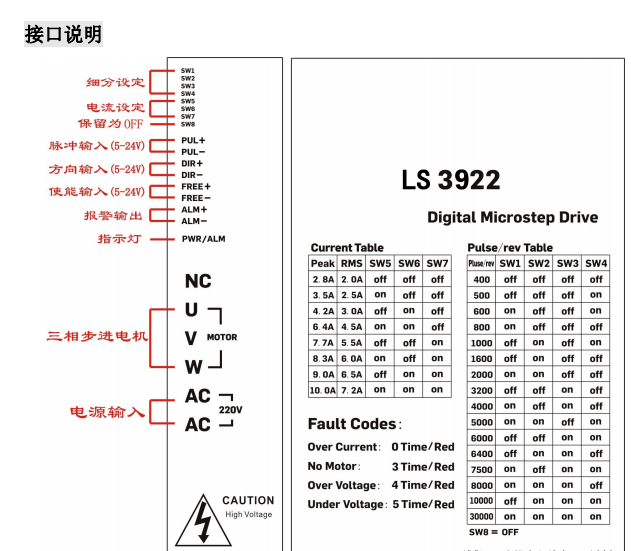

接线定义
