同步带传动原理及应用(CZZ)
2023年4月11日

同步带传动即啮合型带传动。传统的大跨距远距离传动多选用V带传动或链条传动,但V带传动的弹性滑动、链条传动中的噪音及震颤抖动 极大影响了机械设备的性能,因而在高速设备、数控机床、 机器人行业、汽车行业、轻纺行业中广泛使用同步带传动。


1、同步带传动应用与概述

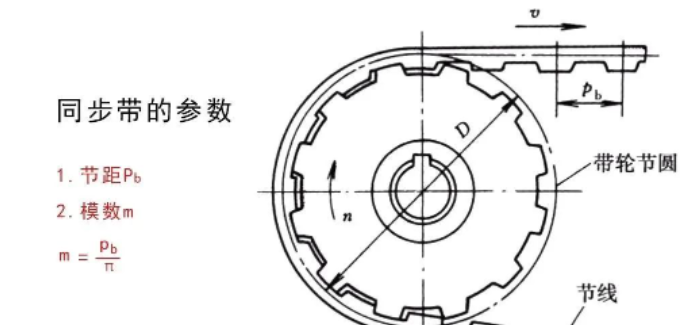

同步带传动通过传动带内表面上等距分布的横向齿和带轮上的相应齿槽的啮合来传递运动。与摩擦型带传动比较,同步带传动的带轮和传动带之间没有相对滑动,能够保证严格的传动比。但同步带传动对中心距及其尺寸稳定性要求较高。主要用于要求传动比准确的中、小功率传动中。如计算机、录音机、磨床和纺织机械等。

1 副本.jpg

同步带的维护

带传动装置外面要采用安全防护罩,以保障操作人员的安全;同时防止油、酸、碱对带的腐蚀。

禁止给带轮上加润滑剂,应及时清除带轮槽及带上的油污。

定期对带进行检查有无松弛和断裂现象,如有一根松弛和断裂则应全部更换新带

带传动工作温度不应过高,一般不超过60摄氏度。

若带传动久置后再用,应将传动带放松。

2.1同步带传动的优缺点

优点:

无相对滑动、带长不变,传动比稳定。

带薄而轻,强度高,适合高速传动。

带的柔韧性好,可用直径较小的带轮,能获得较大的传动比。

传动效率高,可达0.89~0.99,因而应用日益广泛。

初拉力较小,故轴和轴承上所受的载荷小。

缺点:

制造、安装精度要求高、成本高。
