三相步进电机驱动器2270常见故障（wgb）

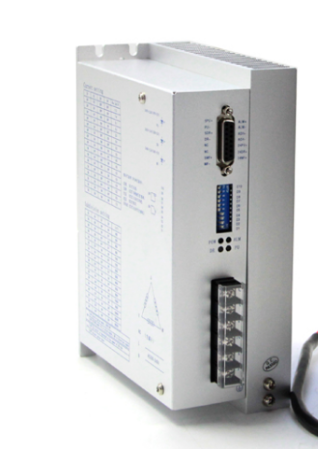

上图是时代超群三相步进驱动器ZD-3HE2270D，是基于 DSP 控制的三相步进电机驱动器。它是将先进的 DSP 控制芯片和三相逆变 驱动模块结合一起所构成的新一代数字步进电机驱动器。驱动电压为 AC160V-270V，适配电 流在 7.0A 以下、外径 86-130mm 的各种型号的三相混合式步进电机。该驱动器内部采用类似 伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时， 力矩远大于二相和五相混合式步进电机，定位精度****可达 60000 步/转。该产品广泛应用 于木工雕刻机、数控机床、电脑绣花机、包装设备、陶瓷设备、玻璃设备以及激光切割设备。

常见故障处理办法如下：

故障分析：过流

解决方法：如果一上电就红灯常亮的话，首先将电机动力线和信号取下，只给驱动器一个电源输入，如果是电机运行中出现，且断电后正常一段时间，然后又会红灯常亮，那么此现象已经明显驱动器过流保护，检查一下负载是不是超出驱动的输出能力，检查一下地线是否连接正确，接触是否良好，检查电机动力线是否有松动的现象，注意驱动器的温度，温度过高也可能会导致此现象发生，注意散热。以上问题如果排除完毕后ALM红灯还是常亮，那么应该是驱动器内部电路有故障，建议返厂维修处理，
