ZD-2HA1070M是基于DSP控制的两相步进电机驱动器。它是将先进的DSP控制芯片和独特的控制电路结合在一起所构成的新一代全数字步进电机驱动器。驱动电压为AC24-80V、适配电流在7.0A以内，适合外径57-86mm的各种型号的两相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音。定位精度高可达40000脉冲/转。该产品广泛应用于雕刻机、小型数控机床、包装机械等分辨率较高的中、小型数控设备上。

搭配12NM的步进电机比一般的驱动器，效果提升更好 ，输出力矩更大，性能更稳定。

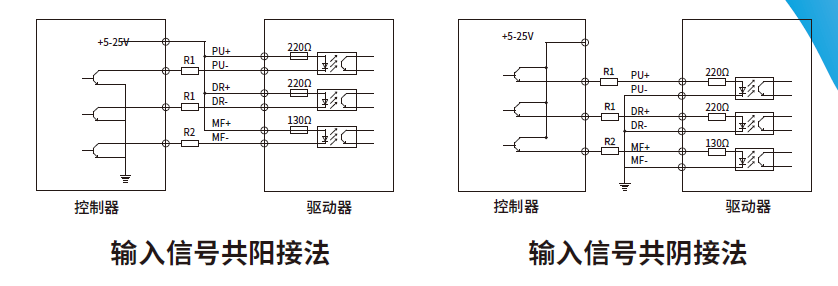

信号线接线方法

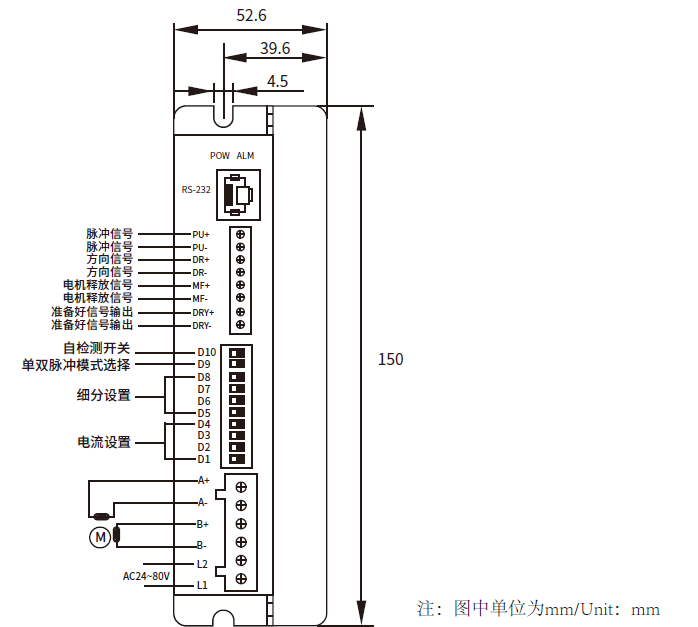

产品尺寸图及接线图

注意产品尺寸：97.5*52.6*150MM

驱动器的DRY口这个有时候可以当做报警输出口来用，只是逻辑关系上相反。

准备好了就是输出的那个正常的时候是闭合的。就是我我是一个光偶是闭合的，如果说你把DRY-接PLC的0V，把DRY+接到PLC的报警的输入点的话，就是0V时候是正常的不报警，如果报警了以后，它就会变成高电平。

就是实际上呢，我们可以把这个DRY看成是一个开关，我不报警的时候开关是闭合的，不报警的时候闭合，因为我开关一般是接0V，一报警就断开了。断开它自己会成为高电平，就是报警了

驱动器端口定义：

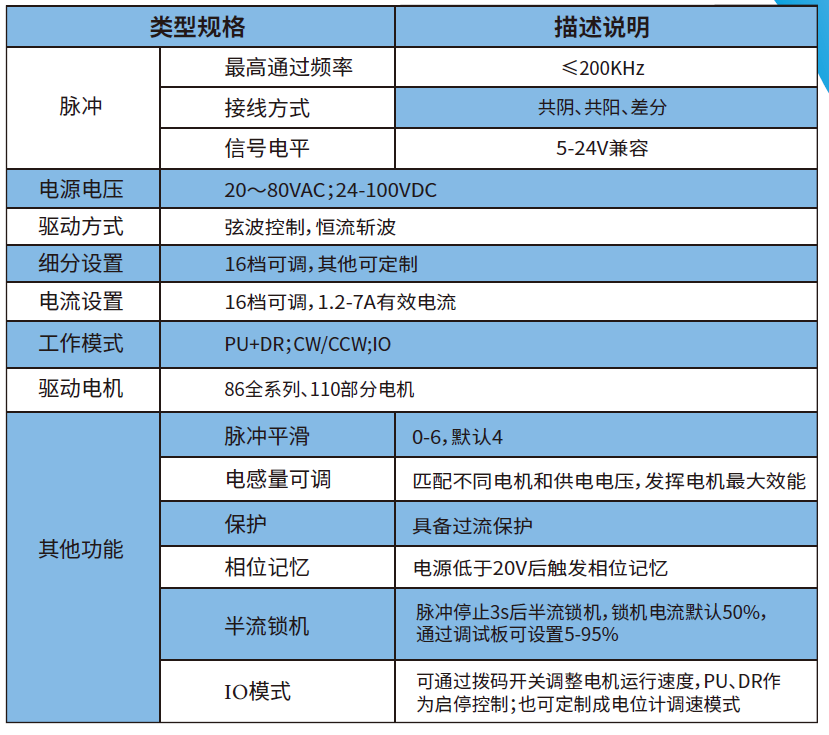

驱动器的电器参数

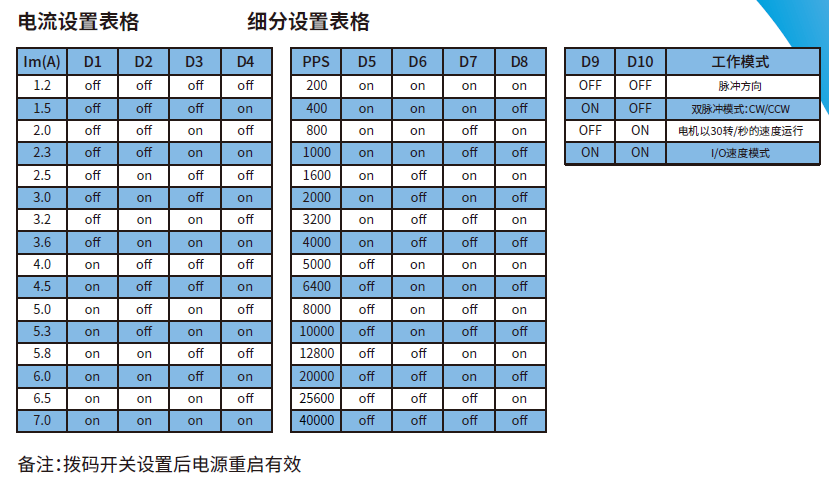

驱动器的参数设置：

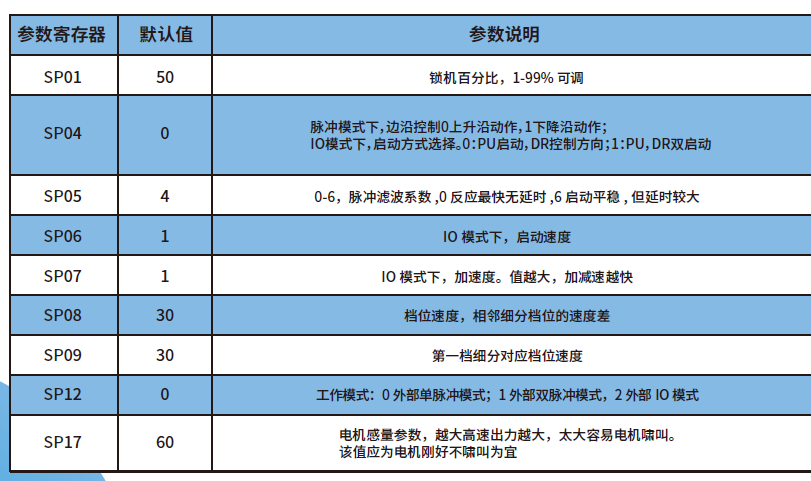

驱动内部参数一览

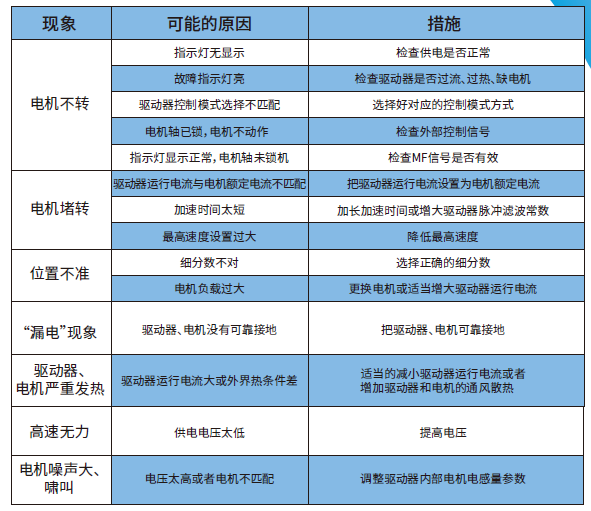

常见问题及处理办法

1、供电电压必须交流,电压不超过 80V;

2、默认下降沿有效，上升沿控制需要设置驱动器内部参数:

3、驱动器温度超过 75 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器温度降到50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装散热器;

4、过流(负载短路)故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电回复
