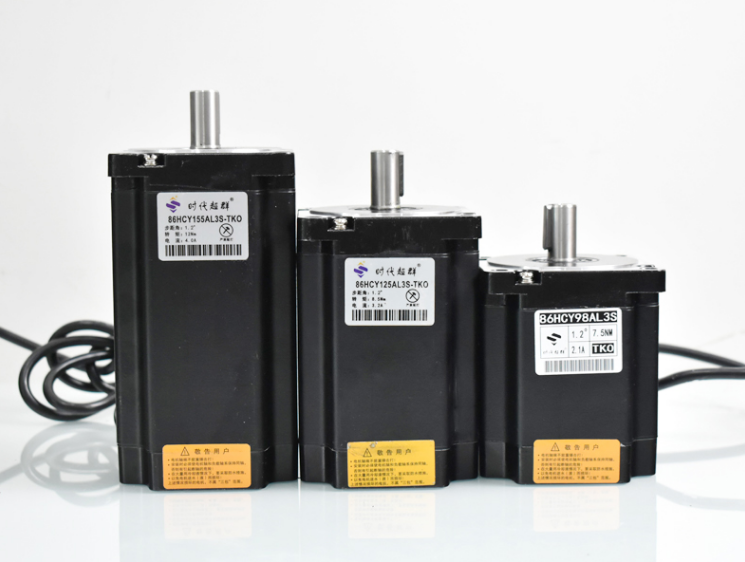

86三相高压电机尺寸表如下：

电机广泛应用于各种自动化设备和仪器，在雕刻机、自动锁螺丝机点胶机、贴标机、端子机、工业机械人、激光切割机等要求快速定位、频繁快递启停的场合得到了迅速的推广和应用。

电机采用优质硅钢材料、轴承引进德国工艺打造而成同比行业内电机扭力更大输出更稳定，噪音更低，寿命更长，强劲动力，稳定扭矩

86三相高压电机可搭配我们时代超群新款驱动器3522，介绍如下：

HB3522是基于DSP控制的三相混合式步进电机驱动器，它是将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字式步进电机驱动器。驱动器电压为AC110-220V,适配电流在7.0A以下，外径86-110MM的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于两相和五相混合式步进电机。定位精度****可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

特点：

··设有16档等角度恒力矩细分，****分辨率60000步/转

·****反应频率可达200KPPS

·步进脉冲停止超过1.5S时，线圈电流自动减到设定电流的一半

·光电隔离信号输入/输出

·驱动电流1.3A/相到7.0A相16档可调

·单电源输入，电压范围：AC110-220V

 ·相位记忆功能（注：输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或WF信号由低电平变为高电平时，驱动器自动恢复电机相位）

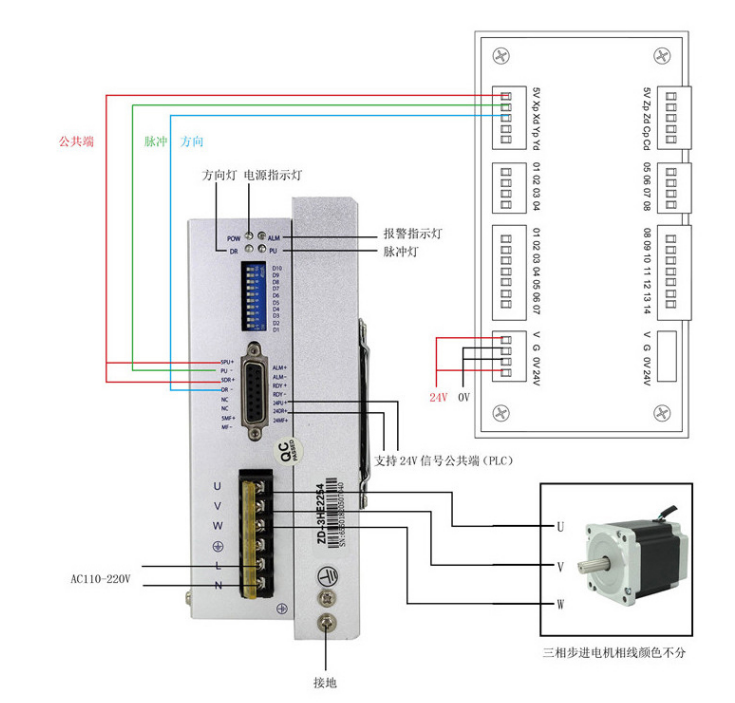

驱动器接线定义：
