最近我们时代超群公司引进一款新款HB3522驱动器，可搭配86/110三相电机，下面我看来介绍一下怎么链接电机

HB3522是基于DSP控制的三相混合式步进电机驱动器，它是将先进的DSP控制芯片和三相逆变驱动模块结合一起所构成的新一代数字式步进电机驱动器。驱动器电压为AC110-220V,适配电流在7.0A以下，外径86-110MM的各种型号的三相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于两相和五相混合式步进电机。定位精度****可达60000步/转。该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

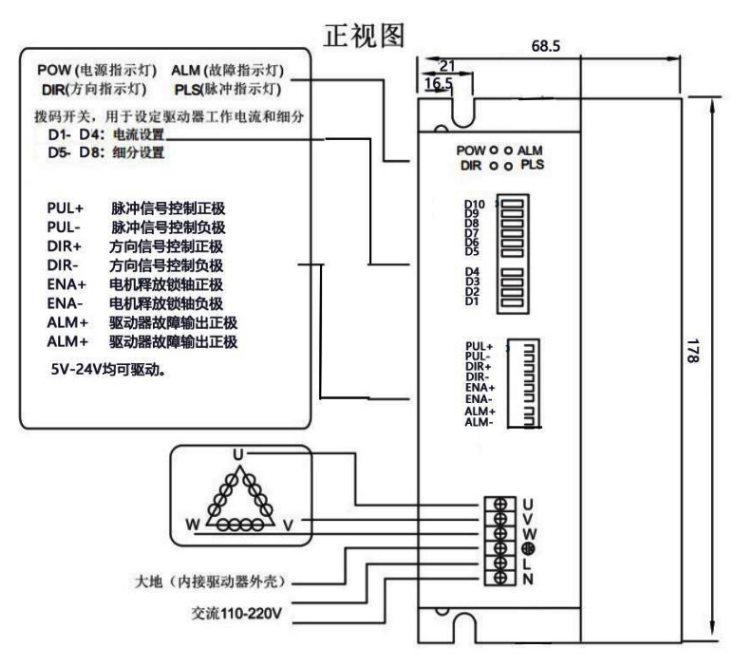

驱动器接线图：

驱动器尺寸图：

驱动器细分设置：

驱动器细分由 SW5-SW8 端子设定，共 16 档，SW9 和 SW10 为功能设定。附表如：细分数（脉 冲/转） 注：可根据客户要求定制细分数！

驱动器电流设置：

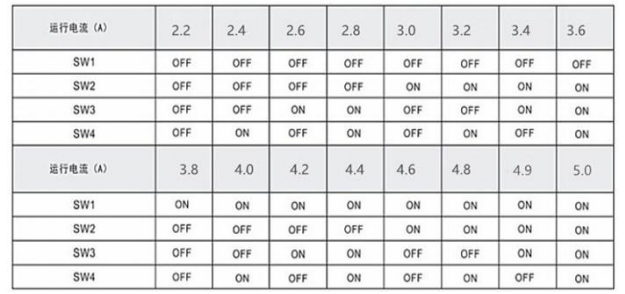

驱动器工作电流由 SW1-SW4 端子设定，运行电流为正常工作输出电流设置开关（详见下表）

驱动器使用注意事项：

1、 输入电压为 220V（可接受+-10%电压波动）；

 2、 输入控制信号电平为 5V-24V 的范围内，接线时注意控制信号电压；

 3、 输入脉冲信号下降延有效；

4、 驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器 温度降到 50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装 散热器。

5、 过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其它短路故障，排 除后需要重新上电恢复。

6、 无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复。
