HB3922驱动器的特点及接线（wgb）

  HB3922 是基于 DSP 控制的三相混合式步进电机驱动器，它是将先进的 DSP 控 制芯片和三相逆变驱动模块结合一起所构成的新一代数字式步进电机驱动器。驱 动器电压为 AC110-220V,适配电流在 9.0A 以下，外径 57-130MM 的各种型号的三 相混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，此电路可以使 电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于两相和五相 混合式步进电机。定位精度****可达 60000 步/转。该产品广泛应用于雕刻机、 中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

驱动器细分由 SW5-SW8 端子设定，共 16 档，SW9 和 SW10 为功能设定。附表如：细分数（脉冲/转） 注：可根据客户要求定制细数！

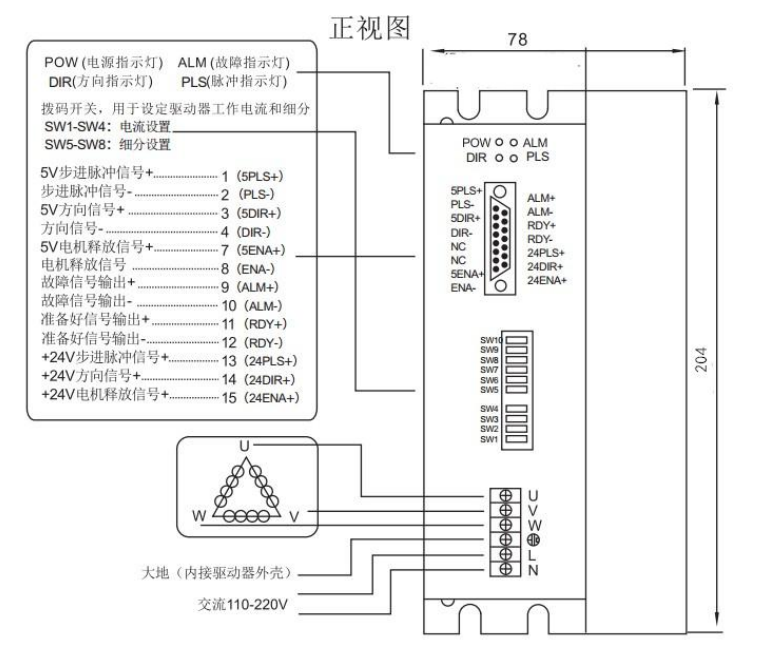

接线图
