HB3522驱动器接线（wgb）

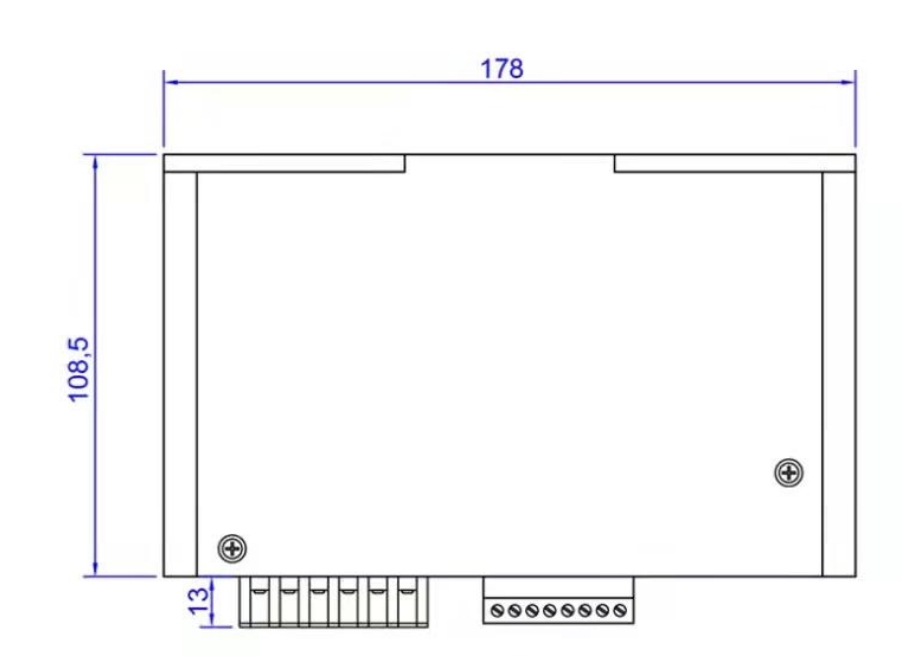

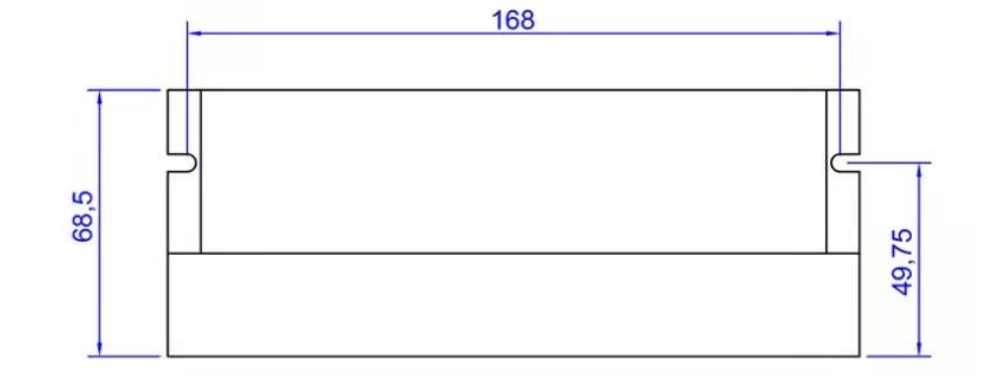

驱动器接线、尺寸示意图
注意： 1、 输入电压为 220V（可接受+-10%电压波动）； 2、 输入控制信号电平为 5V-24V 的范围内，接线时注意控制信号电压； 3、 输入脉冲信号下降延有效； 4、 驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器 温度降到 50 度时，驱动器需要重新上电才能恢复工作。出现过热保护请加装 散热器。 5、 过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其它短路故障，排 除后需要重新上电恢复。 6、 无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复
