AQMD22A04BLS-Ex直流有感无刷电机驱动器功能特点

 支持电压AC24~220V或DC30~310V；额定输出电流3.5A，****输出电流7A

 支持占空比调速(调压)、转矩控制(稳流)、速度闭环控制(稳速)、位置闭环控制(角度、距离控制)多种调速方式

 输入信号隔离；支持电位器、模拟信号、逻辑电平、开关量、PWM、频率、脉冲、RS485/CAN多种输入信号

 支持模拟信号电压范围配置与逻辑电平电压配置，模拟信号可支持0~3.3/5/10V等电压范围，逻辑电平可支持0/3.3/5/12/24V等电压；支持模拟信号线性度调整与逻辑电平阈值配置

 支持485/CAN多站点通讯，方便多种控制器(如PLC、单片机或PC机)通讯控制，支持通讯中断停机保护

 支持加减速缓冲时间与加减速加速度控制，可在指定行程内自动加减速并精确定位

 电机电流PID调节控制，****启动/负载电流、制动(刹车)电流可分别配置

 支持驱动器内部温度监测，可配置过热保护温度

 支持驱动器电源电压监测，可配置过压/欠压关断监测值

 支持倍流输出，启动、大负载时可大力矩输出

 支持电机过载限流和堵转停机，以及瞬间大电流监测，防止过流损坏电机或驱动器

 内置大功率刹车电阻可提供3A持续刹车电流  支持电机相序学习、霍尔错误保护、故障报警

 支持电机正反转限位，可外接两个限位开关分别对正转和反转限位

 支持电机转速测量，支持电机堵转检测/堵转限位停转

 18kHz的PWM频率，电机调速无PWM嚣叫声

 极小的PWM死区，仅0.5us，PWM有效范围0.1%~****

 全部接口ESD防护，可适应复杂的现场环境

 使用ARM Cortex-M3/M4处理器

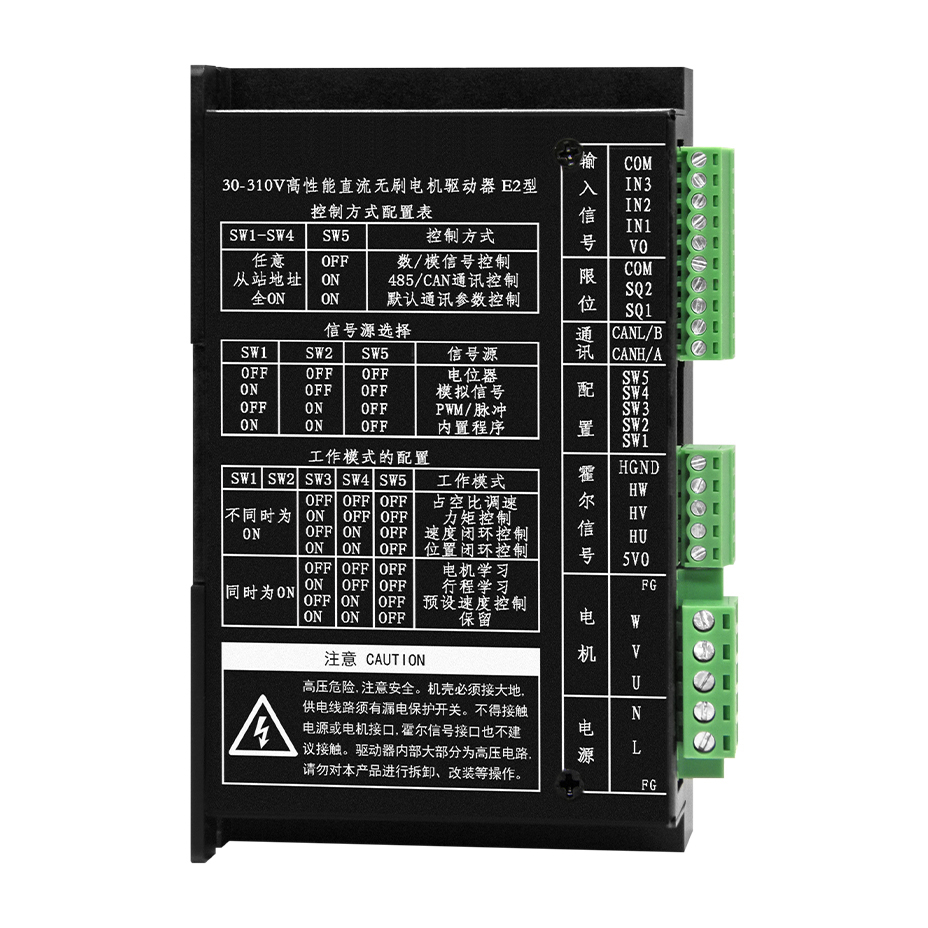

尺寸为13.6cm×8.2cm×4.5cm。安装孔孔径为4mm，安装孔圆心到侧边的距离为6mm。

驱动器内PCB尺寸为115mm×77mm，高为18mm，安装孔孔径为3mm。

技术参数
