CS10-6S控制器一款专门针对步进/伺服电机的运行控制模块。 该模块没有可编程功能，但内置了多种固定的运行模式，用户可快速的选择合适的运动轨迹。可以掉电保存并设置距离/速度/延迟/循环次数。可独立作为模块运行，也可以配合其他系统，作为第三方模块来弥补电机输出轴不足的情况！
CS10-6S控制器控制电机带伺服电机或者步进电机调速时候，面板上的旋钮可以想设置上限，以免客户调速过程冲调过了导致电机无法工作，驱动报警 比如3000转电机，如果不限速，直接调到三千转以上，那么，伺服驱动器会直接报警，所以这个时候需要对控制器做速限速处理 那么如何限制呢：
举例说明
CS10-6S控制器控制电机，电机上带一个15速比减速机，客户要求控制器面板上显示的是减速以后的转速如何实现呢？
参数设置如下： 驱动器上设置 分子设置10 分母1 这样就是1000个脉冲为一圈 如果有减速器 那就是1圈是 1000x减速比 控制器上 F20=4 F1=1000x减速比 屏幕就显示圈数 有误差的，转速越大误差越大 速度调成一致以后，我们看一下限速的参数有哪些？

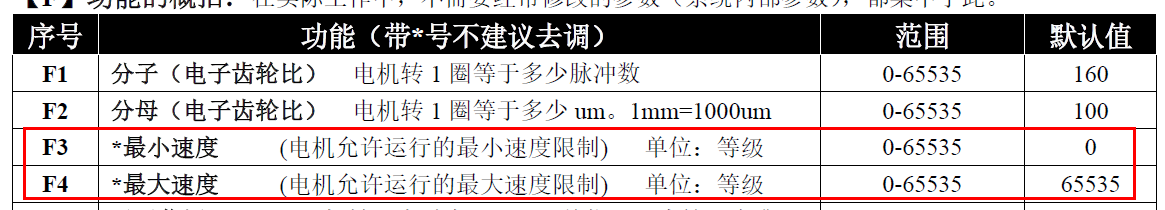

F3和F4是****速度限制，但是他的单位是：等级，而不是rpm，我们如何吧转速和等级单位换算是不清楚的，这里边的等级我们可以看做脉冲量

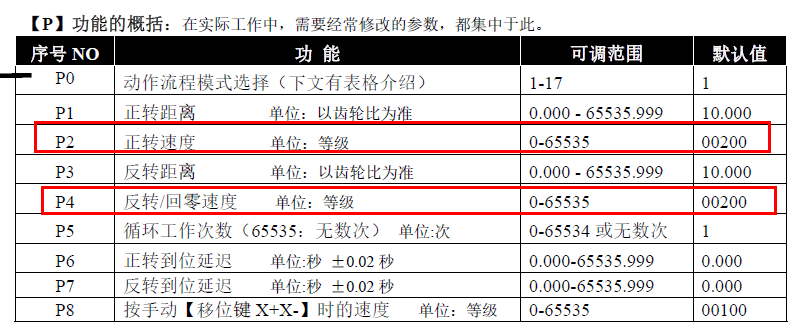

就如P2和P4里边显示的也是等级。我们可以通过读取P2,p4的参数，来知道对应的****速度，对应的登等级是什么，具体如何操作： 既屏幕上设置的速度P2，P4。F3，F4设置的速度是等级值，它不是代表真正的速度， 具体说明：上述例子中客户说我要限速到200，怎么设置，先按启动，让电机工作起来。调到200的速度，调完之后，然后我们按即停，电就停下来了，停下来之后按一下确认键，它会把这速度保存在P2或者P4里面，如果正转呢，是在保存的P2，如果是反转，它存到P4。你看一下它这个等级值是多少，这个等级值就是对应的200转的速度的等级量，然后把这个值超到F4里面就可以限速了。

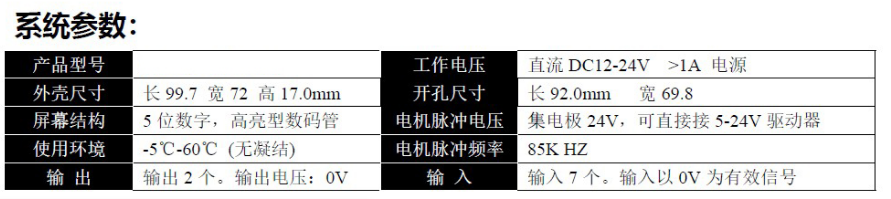

CS10-6功能列表：
