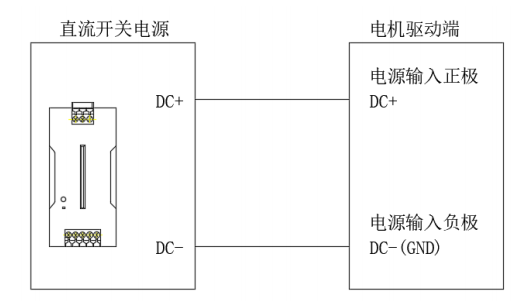

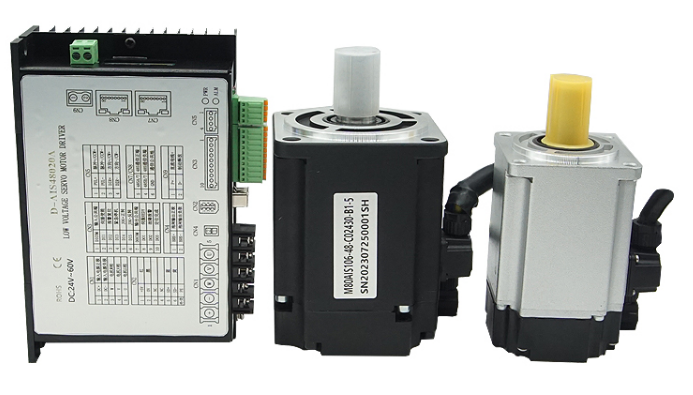

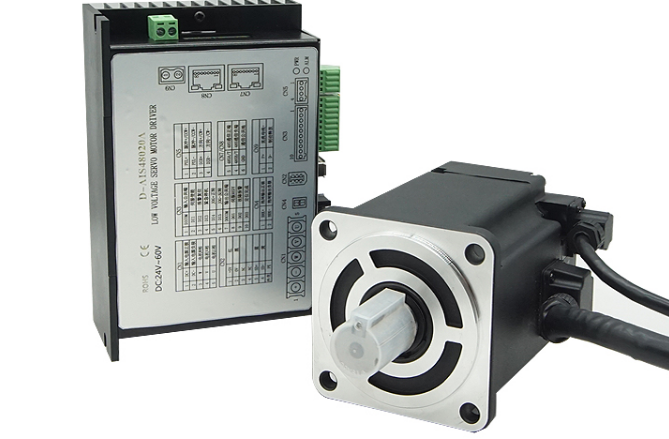

直流产品电源接线（wgb）

注1:电源输入端子严格区分正负极，不同型号产品输入电源电压范围可能不一样，请阅览上章节对应型号硬件接

口参考接线;

注2:本产品具有一定过载能力，当选配外部直流开关电源供电应该大于本产品额定电流的 1.5 倍输出能力。产品的额定电流，在产品铭牌上有标注。

2.2-高速脉冲信号接线

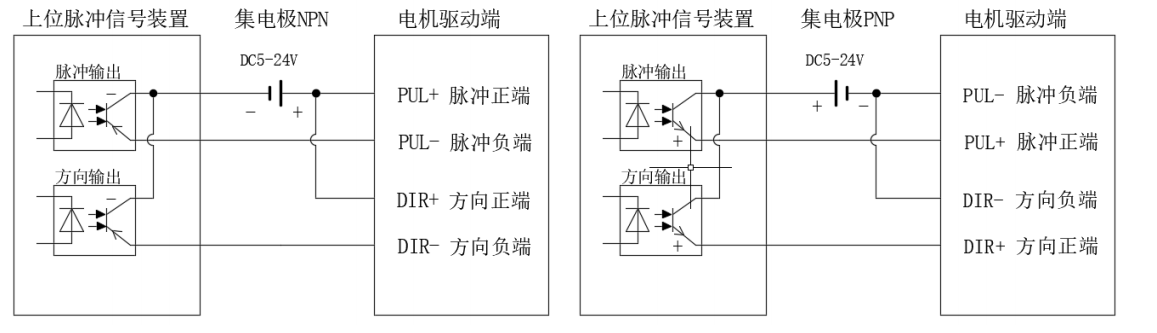

集电极开路接线

注1: 不同的电机驱动，脉冲输入端子接口位置可能不一致，请参考上章节对应型号的硬件接口的描述注2:本产品支持 5-24V 宽电压脉冲输入，****接收脉冲频率为 100KHZ，上位脉冲装置注意控制频率限制在 100K以内，否则驱动器容易丢失脉冲，导致定位异常;

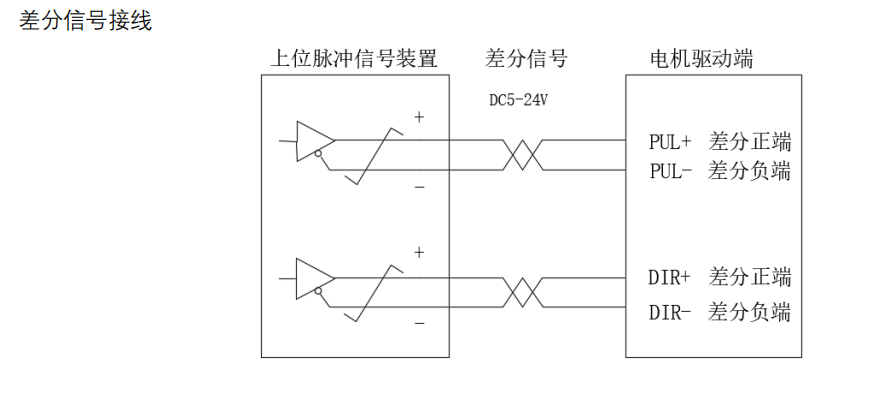

注3:建议脉冲控制线使用双绞屏蔽线，且不要与强电强干扰铺设在同一线路中，可以有效屏蔽外部强磁干扰注4:以上脉冲接线方式应当与 HO5-15 参数保持一致，HO5-15 出厂默认脉冲+方向的指令形式
