输出20NM大扭矩57双输出轴减速步进电机套装(LP)
2023年8月2日


上图为客户定做的双输出轴行星减速电机。搭配57闭环步进电机使用,减速比10,此系列行星减速机主要材质采用的是40CR(铬ge)减速机材质  标准钢材,相对于精密减速机的,只是烧了磨齿工艺,所以精度比精密的稍微差一些,但是价格会便宜很多。

客户在扭矩不够的情况下,可以加装减速机来提升电机扭矩,PX系列的普通行星减速机,精度一般,输出效率80%,计算公式如下:

输出扭矩=电机扭矩*减速比*效率>所实际需要的扭矩≤减速机能承受的额定扭矩

减速后输出的静扭矩=2.5NM电机扭矩*10速比*80%=20NM

注意:好多人认为电机转矩乘以减速比就是减速机输出的转矩了。其实这是个误区。减速器有自身承受的额定输出转矩和****输出转矩。计算结果,超过额定输出扭矩最终也只能输出额定扭矩。

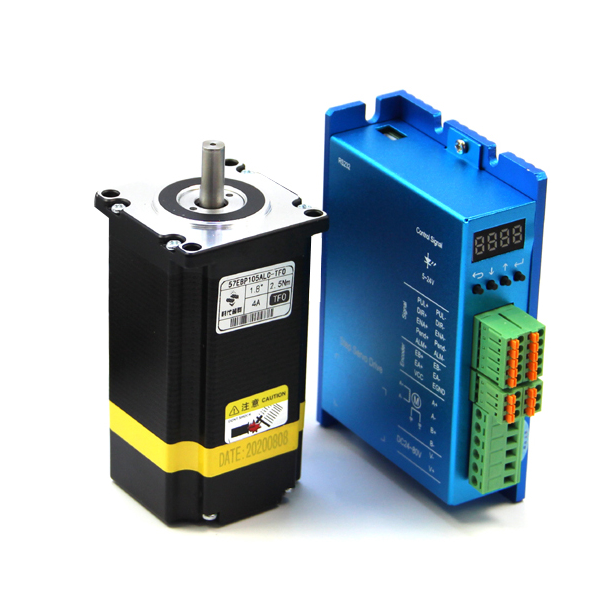

上图为时代超群推出一款小体积大扭矩57闭环步进电机驱动器套装,高性价。57EBP105ALC-TF0电机输出静扭矩2.5NM,电流4A。1000线编码器,高速响应好,力矩大。适合于各种中小型自动化设备和仪器,例如:线束加工机、激光打标机、高速绘图仪、小型数控机床、自动化装配设备等。在要求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

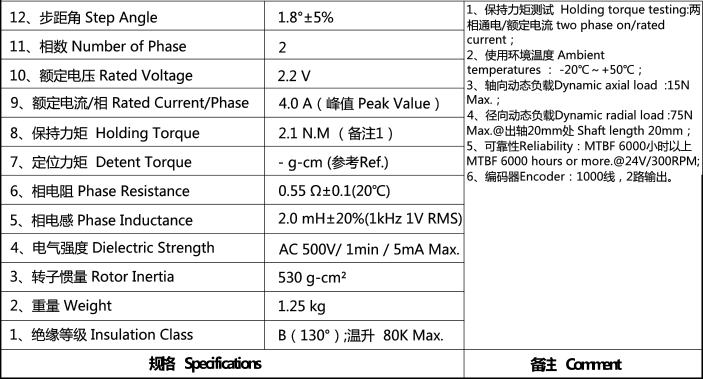

具体参数如下:

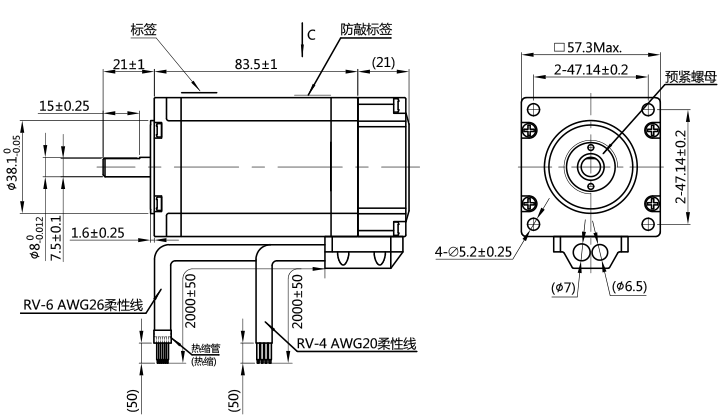

产品尺寸图如下:



PX系列减速机中使用的事精密润滑脂,有的便宜厂家使用的是二硫化墨锂基脂,所以一味的追求低价格是不行的。

具体参数如下:

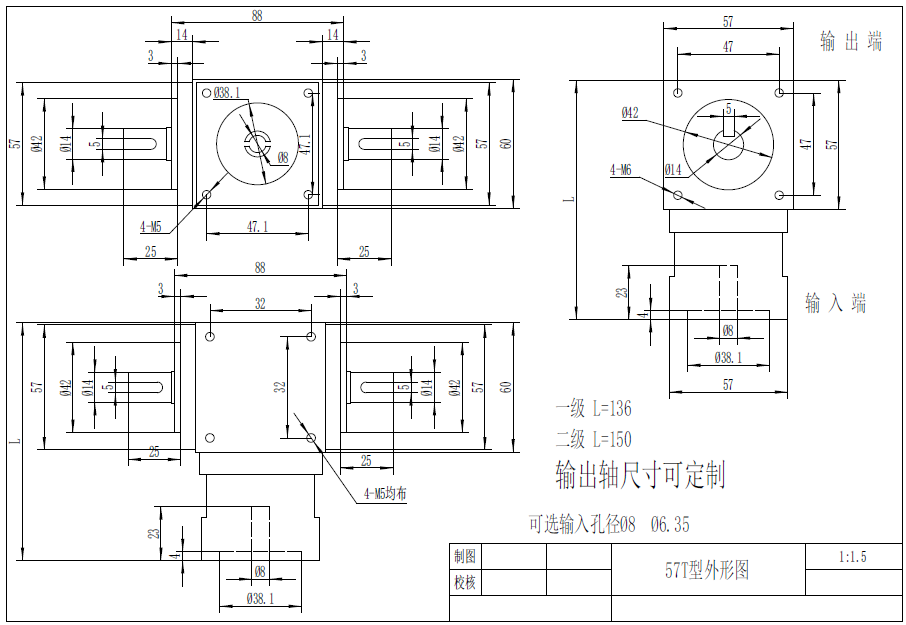

产品尺寸图如下:




联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
