5166FR系列频率/ 转速表是采用美国Microchip 公司高性能单片机作为中央处理器，具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法，整合这两种测量方法的优点，采用先进的全同步周期测量法，使仪表在测量范围和测量精度方面实现质的飞跃。因此，该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。

转速表的接线方法：

这款转速表如何接步进的控制系统来显示转速呢？

首先：转速表的4脚GND接 脉冲发生器的24V供电电源口的0V

转速表的5脚VCC接脉冲发生器的24V供电电源口的24V

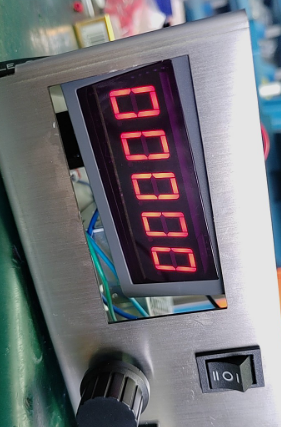

这样转速表供电成功，屏幕亮，显示数字00000

然后转速表1脚IN口接脉冲发生器的信号输出端。支持的信号电压是5V-24V

这时一般对于差分信号的控制器。例如CM35D，那么IN扣接控制器的P-上，或者驱动器的PUL-

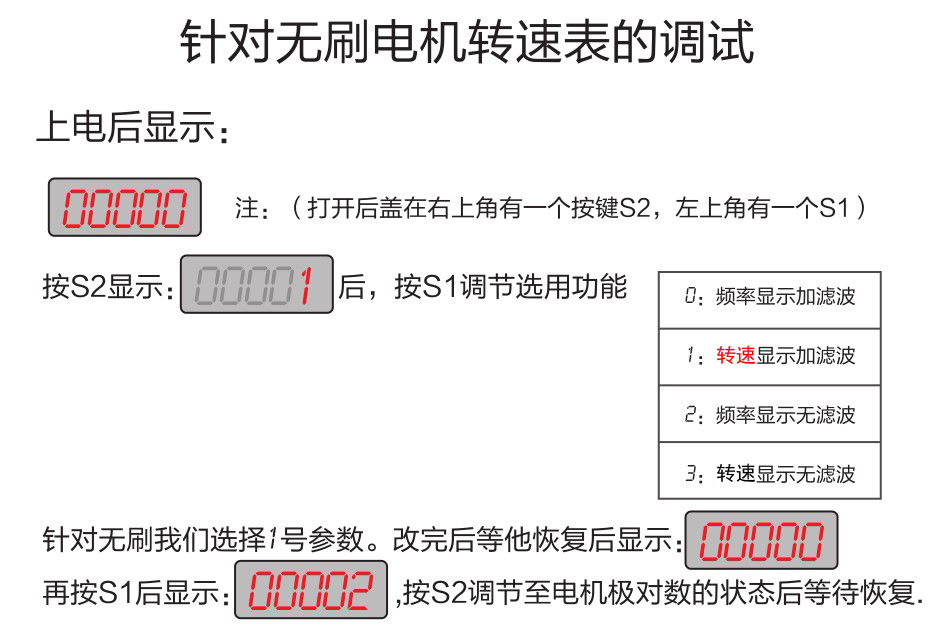

分频值的设定，如果驱动器的细分是200个脉冲转一圈，分频值就设置200

注意调整参数以后不用保存，等待10S自动保存，转速表轻微转速浮动正常，因为无刷电机转速是浮动的。
