上图为时代超群新款XBM系列伺服电机套装，电机从100W-3.8KW不等，出力大，响应快，速度高，转动平滑，力矩稳定。配套驱动XBM系列20A系列可搭配750W以内伺服电机，1KW以上搭配的是30A的驱动器，数码管实时显示转速，按键可随时更改驱动参数；电路板表面喷涂厚层三防漆，防尘、防潮、防静电，抵制恶劣环境，驱动器内部采用井TI芯片、高品质保证。

今天介绍一下这款伺服接西门子PLC的接发

方法一：

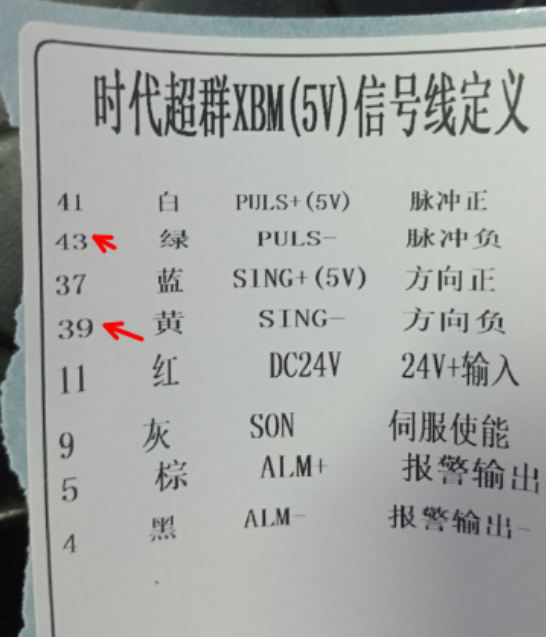

37串2K电阻接方向，41串2K电阻接脉冲，39/43接0V

或者

41接脉冲，37接方向，43和39分别串2K电阻后接入0V

方法二：

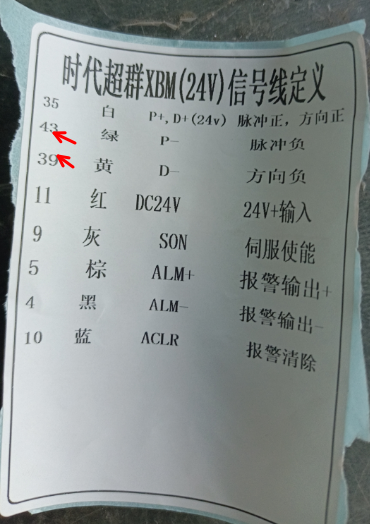

修改常规的24V脉冲信号线。把43脚改成41脚，把39脚改成37脚

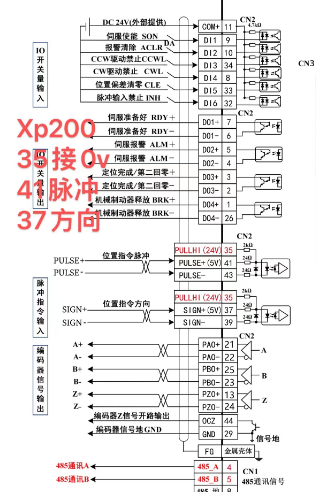

然后按照下图接

35脚接0V，42接西门子PLC的脉冲口， 37脚接PLC的方向脚

XBM系列伺服驱动器内部控制信号分压原理：

SD300系列伺服驱动器内部控制信号分压原理：

时代超群伺服电机型号及参数表如下：

联系方式：QQ:467102884  电话：13811070445（刘女士）
