DM542-IO款自发脉冲式数字驱动器，外部信号控制正转，反转，转速可调。适配相电流在 4.2A 以下的两相混合式步进电机。细分****可设置25000个脉冲转一圈，内部增加电机专用控制算法，能够针对不同电机采用相应运行参数，使电机运行非常平稳，震动以及噪声极小。 内置欠压，过温，过流，过压检测，保护驱动器稳定运行。适合运动控制领域自动化设备和仪器，例如：传送设备等。主要应用电机动作简单重复，固定动作，固定角度等场所。

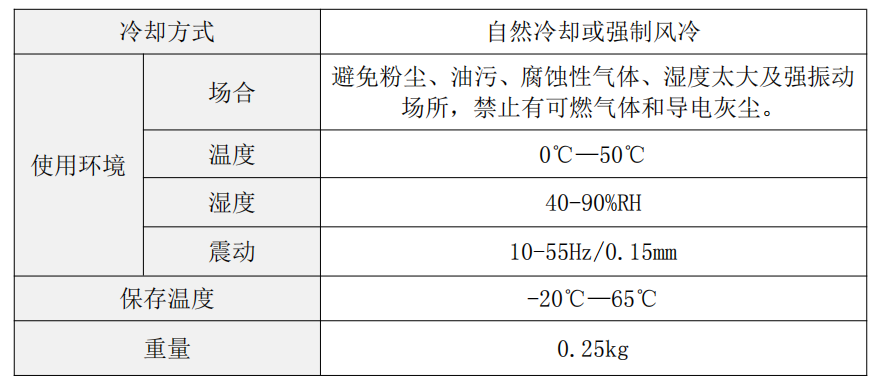

使用环境及参数

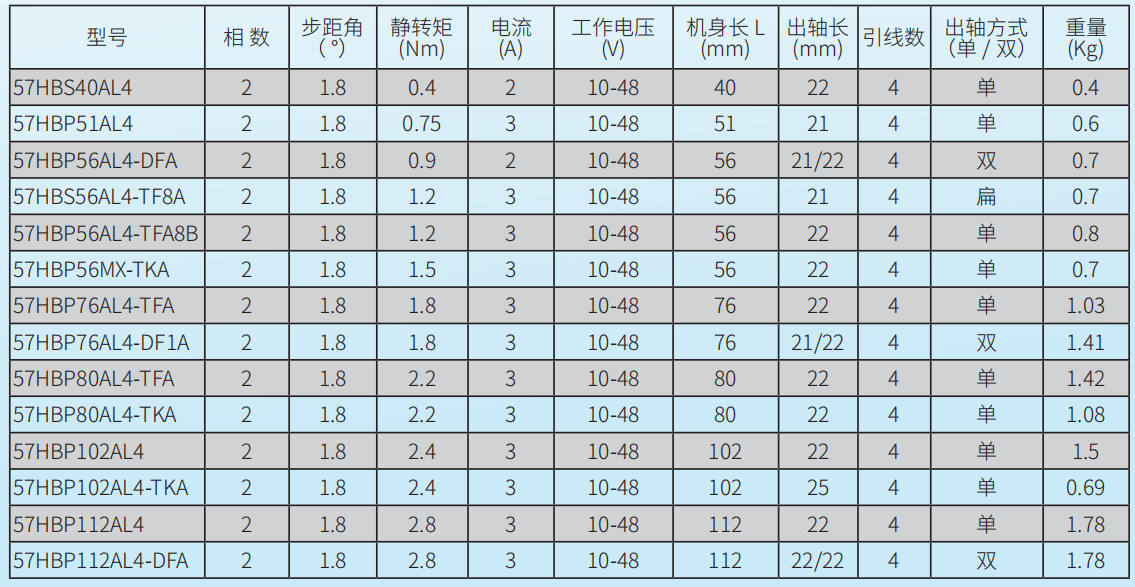

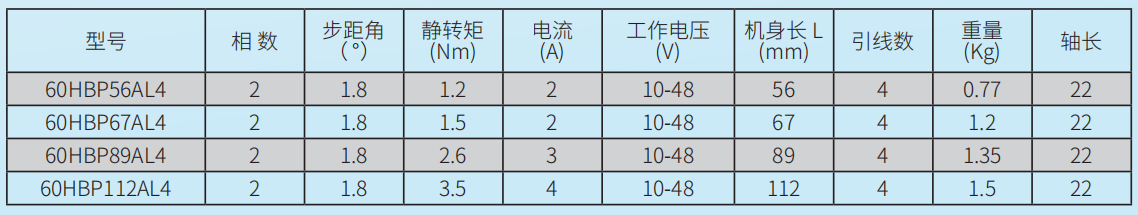

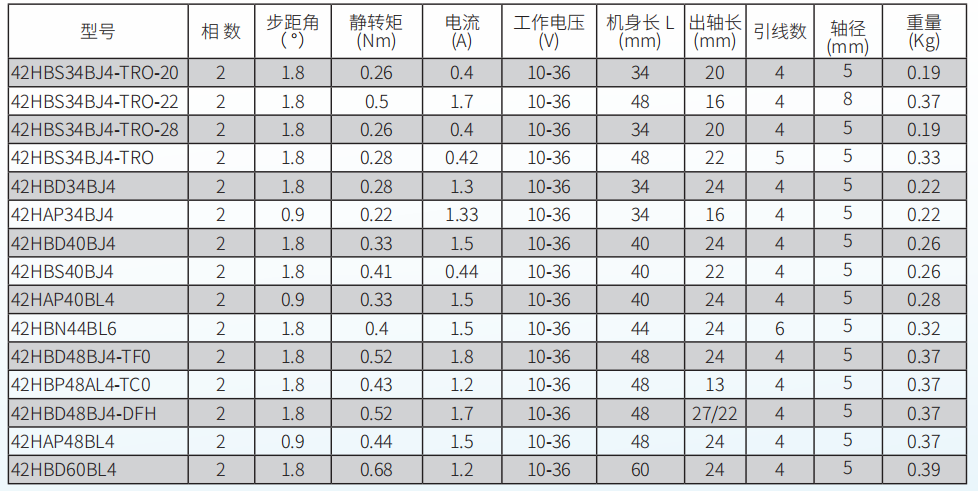

适配电机如下表：

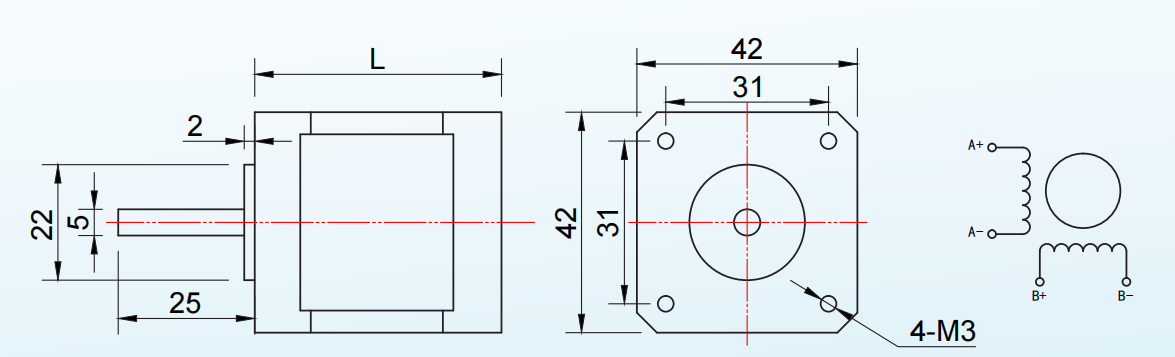

42电机安装尺寸

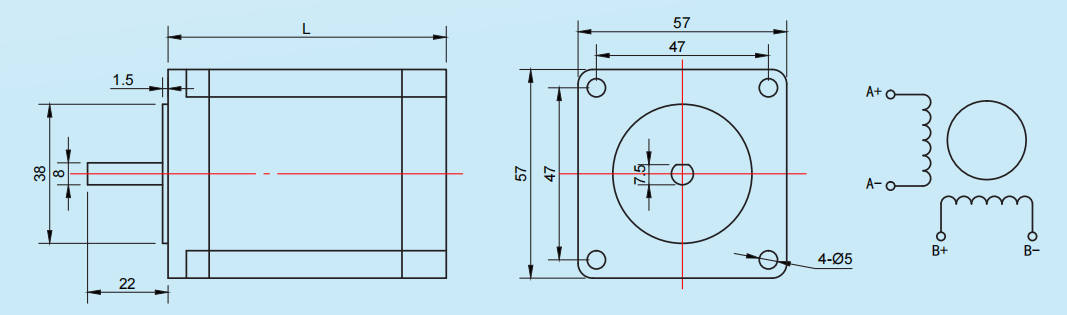

57电机安装尺寸

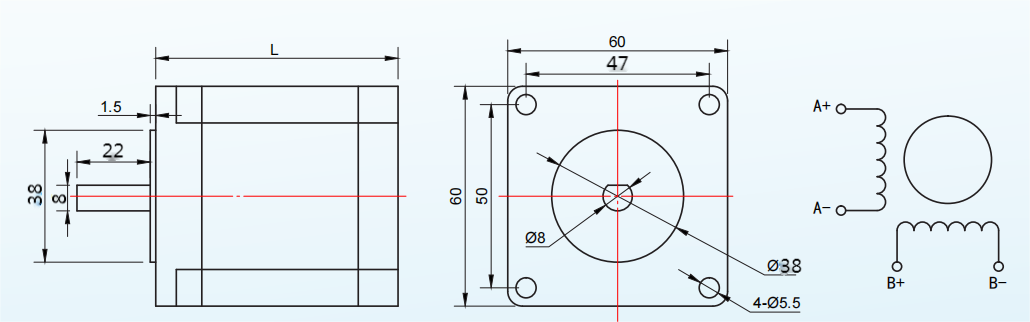

60电机安装尺寸

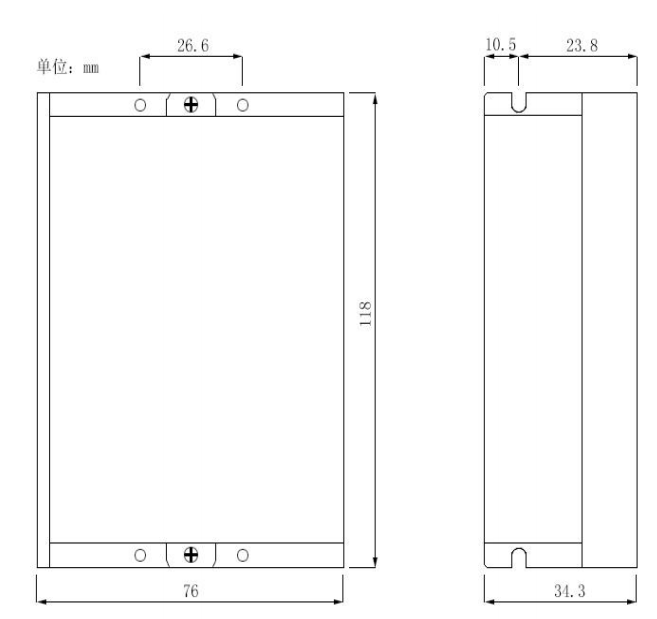

驱动器安装尺寸

电机接线参考图

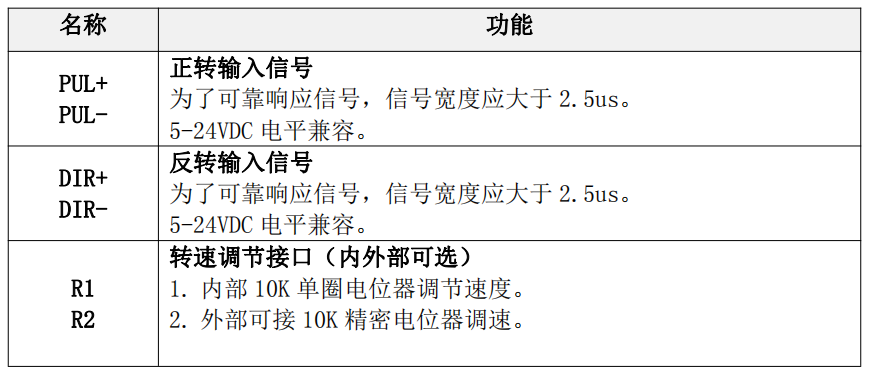

控制信号接口

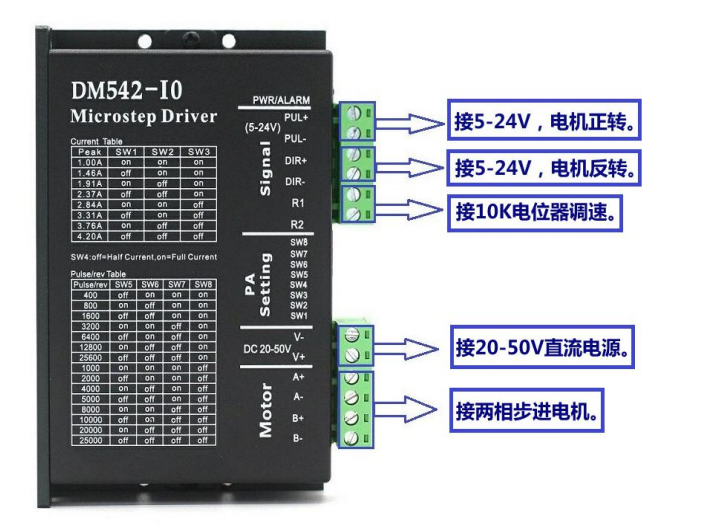

注：正转信号有效，电机正转; 反转信号有效，电机反转; 两个信号都有效或者都无效情况下，电机停止。（R1 R2 外接电位器可调节电机运行速度。）接线示意图如下：

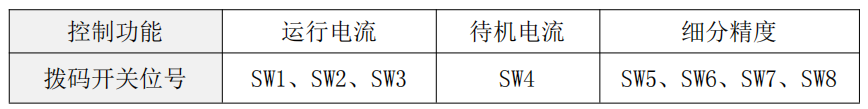

驱动器八位拨码开关设定：

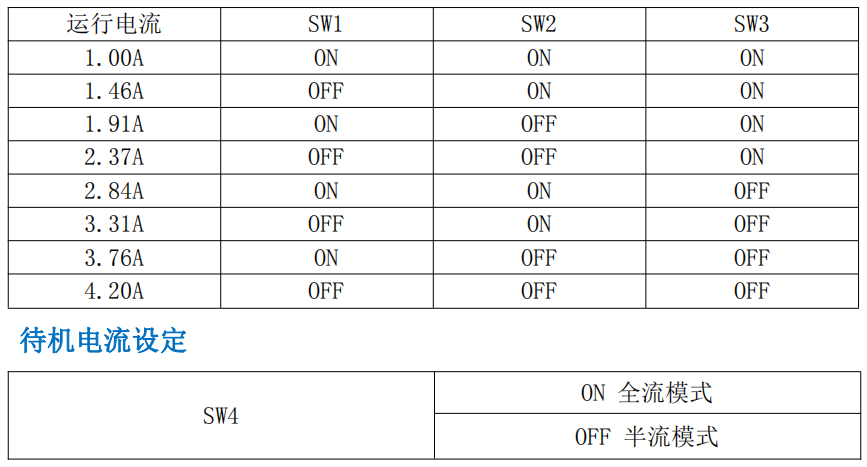

运行电流设定

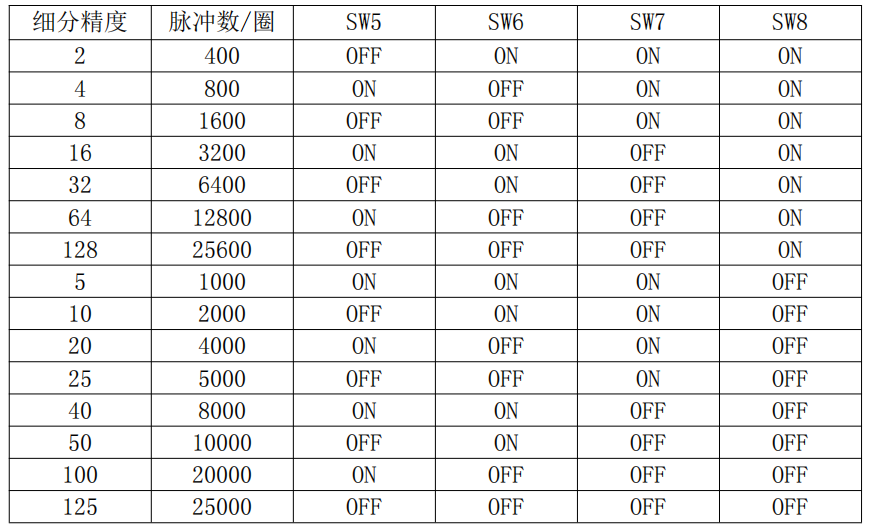

细分精度设定
