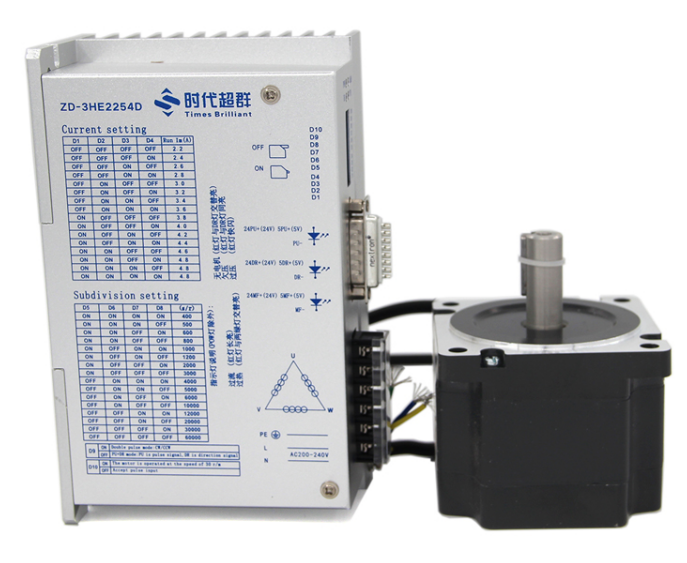

ZD-3HE2254D数字步进电机驱动器。驱动电压为AC200V~240V，适配电流在4.8A以下的各种型号的三相高压型混合式步进电机。该驱动器内部采用类似伺服控制原理的电路，可以使电机运行平稳，几乎没有震动和噪音，定位精度****可达60000步/转。****反应频率可达200Kpps，步进脉冲停止超过1.5s时，线圈电流自动减到设定电流的一半，驱动电流16档可调，该产品广泛应用于木工雕刻机、中型数控机床、电脑缝机、包装设备、激光切割设备上。

适配电机规格参数

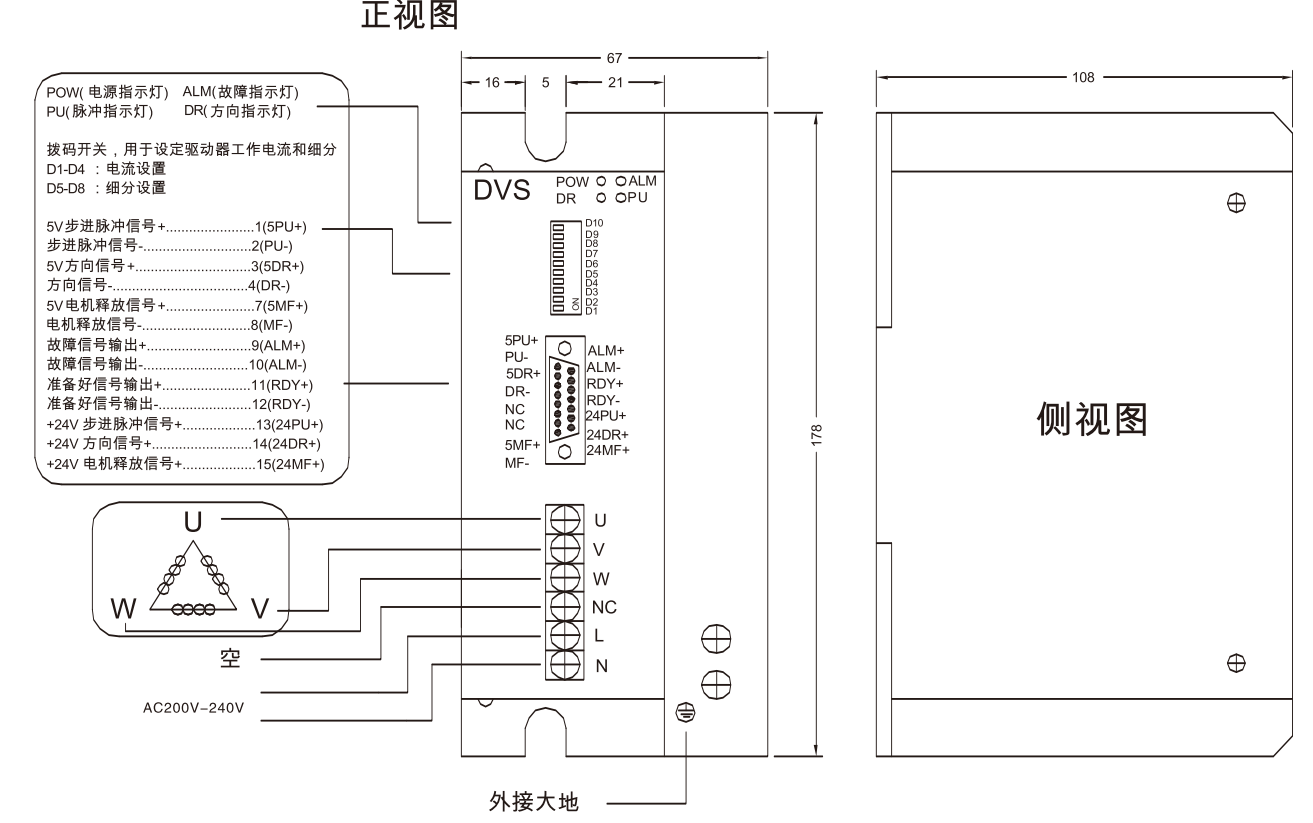

驱动器安装尺寸图

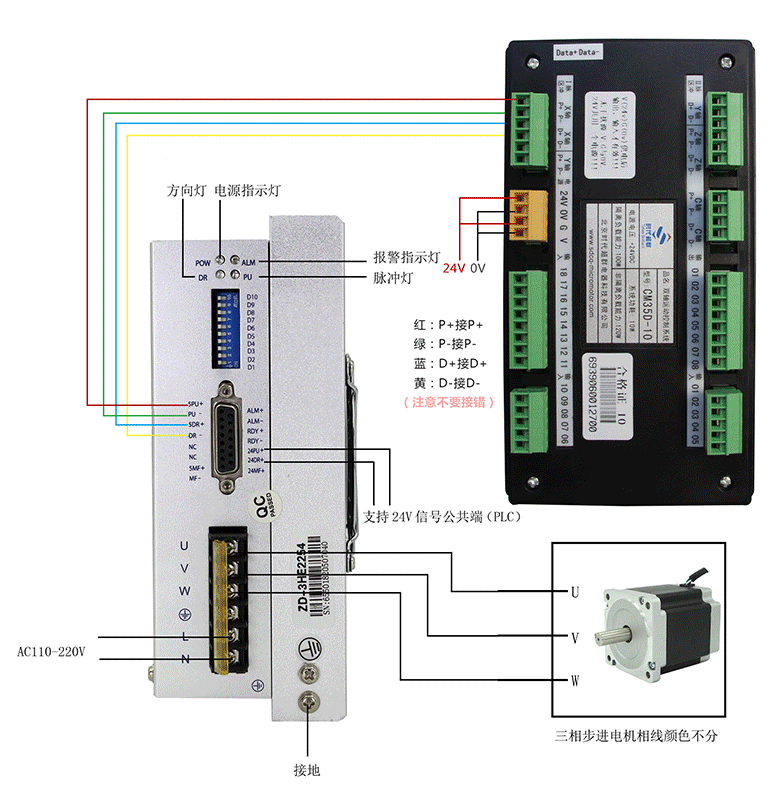

参考接线图

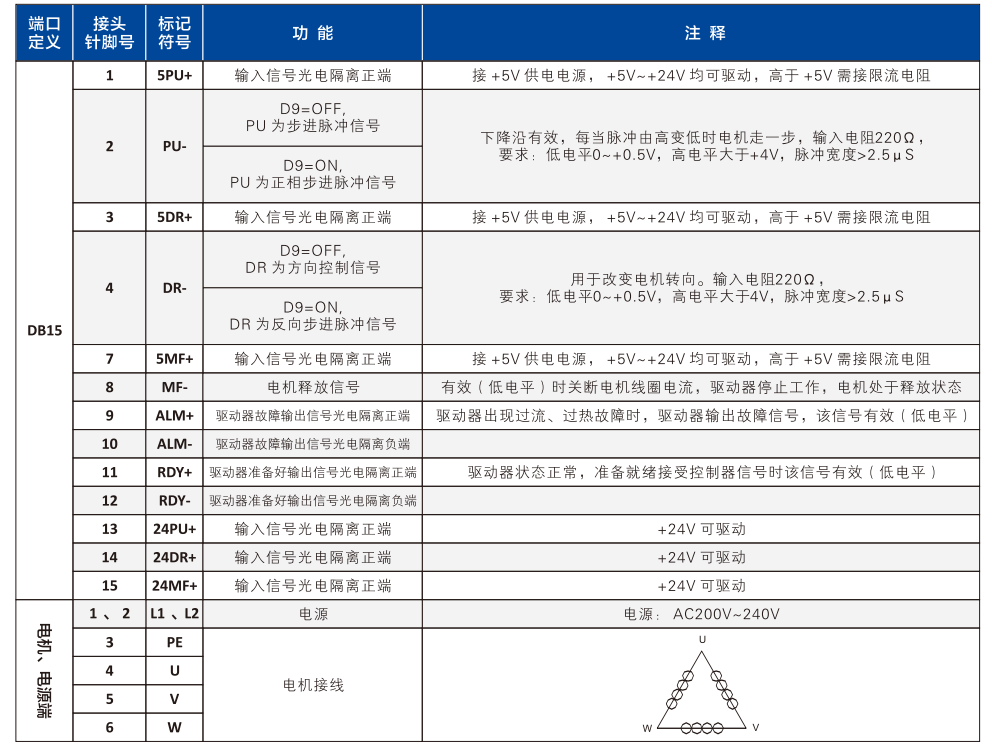

接线端口说明

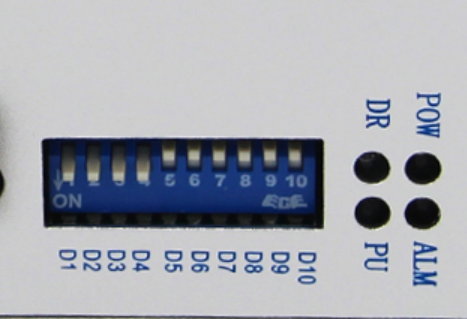

拨码设置驱动器电流及细分

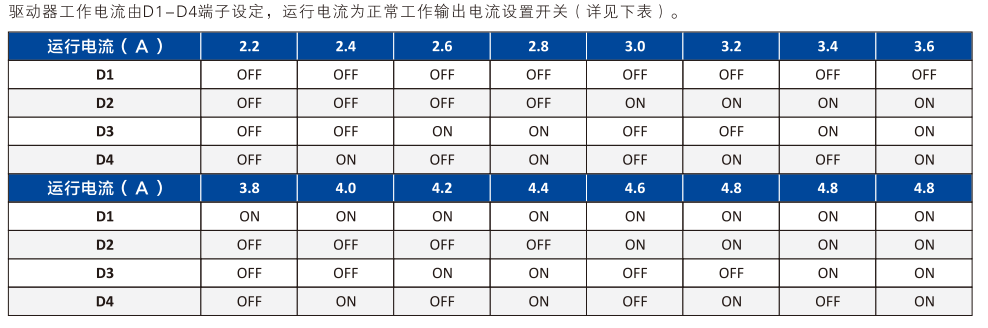

电流设定

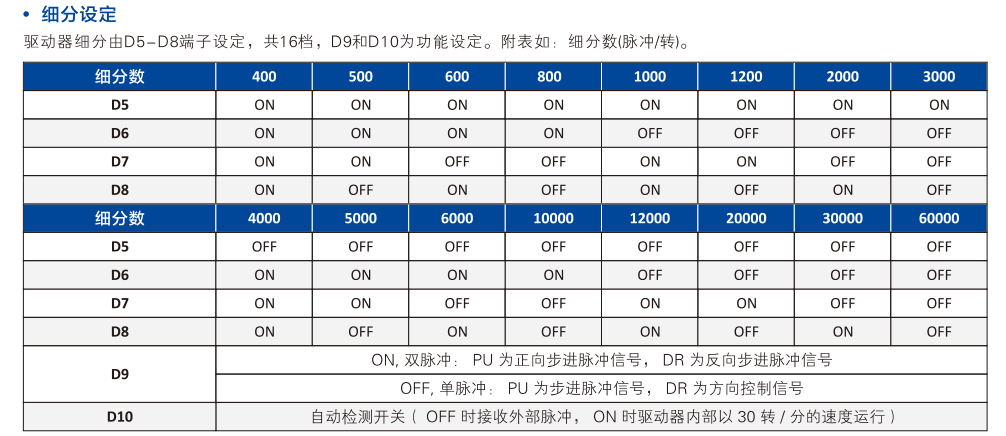

细分设定
