HB3922D三相步进电机驱动器，供电电源电压交流200-230VAC,驱动器连续输出电流****值7A,峰值电流10A,可设置****细分60000个脉冲转一圈，Max pulse frequency is500HZ.驱动器自带5位数显，可以实时监测电机运行状态，也可通过驱动器面板设置外部脉冲，面板控制及485通讯串口控制，适合各种中小型自动化设备和仪器，例如：雕刻机、打标机、切割机、激光照排、绘图仪、数控机床、自动装配设备等。

适配电机参数

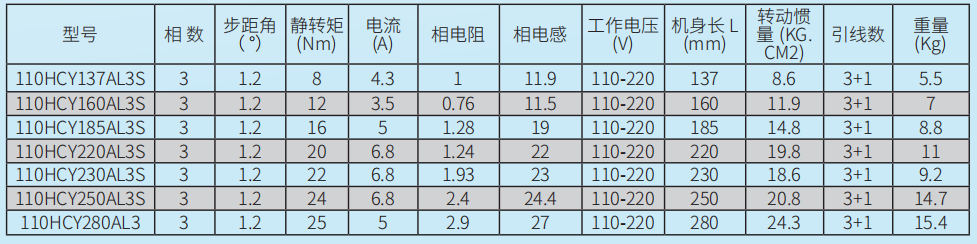

110电机规格参数

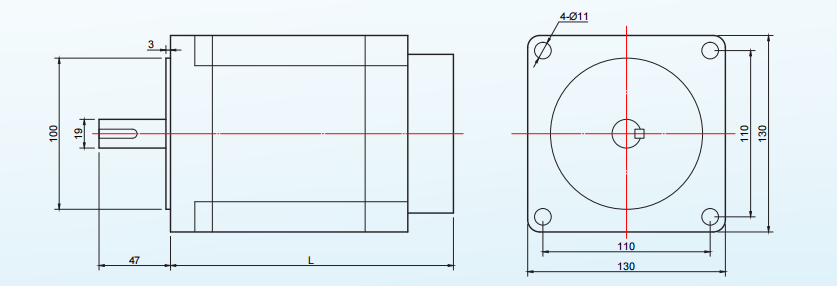

安装尺寸图

130电机规格参数

安装尺寸图

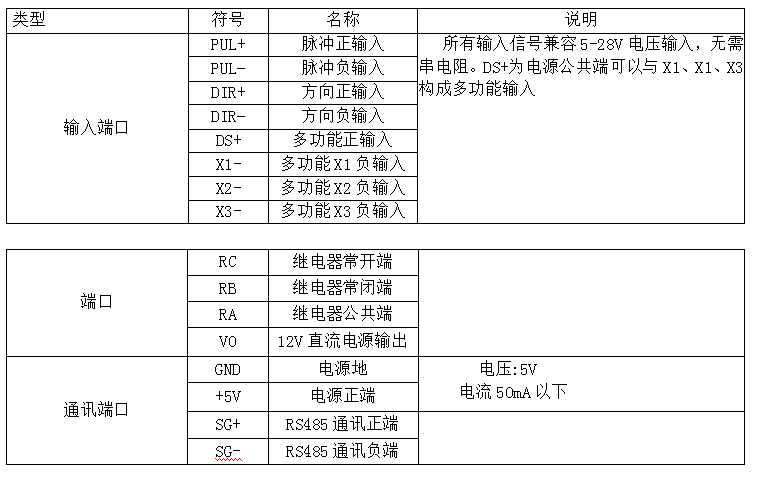

控制信号端口

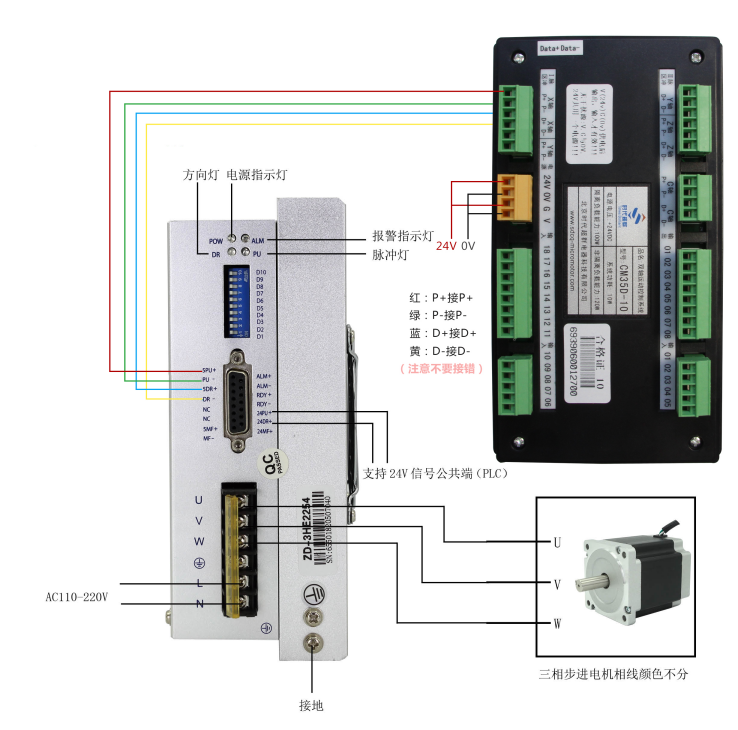

参考接线图

控制信号接口电路

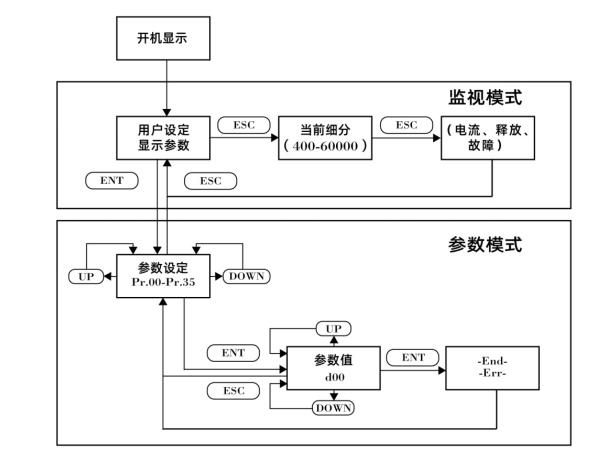

驱动器操作界面及模式

出厂设置：面板组合设置(ESC+ENT)长按5S 恢复出厂值：

参数设置：在无运转状态下长按ENT键3S进入，以防止客户误入调整；

部分故障恢复；长按ESC键3S。

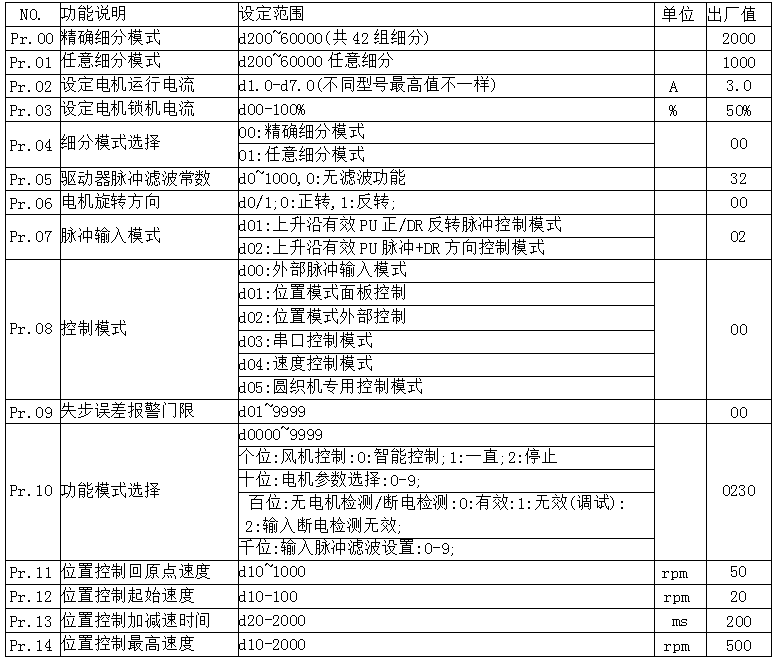

控制面板可以对控制参数进行设置

更详细参数可以联系淘宝客户

应用中常见问题和处理方法

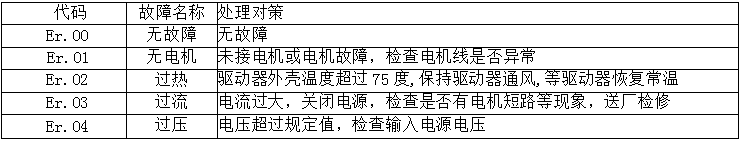

故障代码

常见问题分析

电机啸叫：是否驱动器运行电流与电机额定电流不匹配，是否加速时间太短，是否Max speed设置过大。

位置不准；是否细分数不对，电机负载过大。

电机不转：检查供电是否正常；驱动器控制模式选择是否匹配：数码管是否显示报警信息：电机轴是否已锁，电机不动作。

驱动器、电机严重发热；适当的减小驱动器运行电流或增加驱动器和电机的通风散热。
