交流伺服电动机的结构主要可分为两部分，即定子部分和转子部分。其中定子的结构与旋转变压器的定子基本相同，在定子铁心中也安放着空间互成90度电角度的两相绕组。其中一组为激磁绕组，另一组为控制绕组，交流伺服电动机一种两相的交流电动机。

交流伺服电动机使用时，激磁绕组两端施加恒定的激磁电压Uf，控制绕组两端施加控制电压Uk。当定子绕组加上电压后，伺服电动机很快就会转动起来。 通入励磁绕组及控制绕组的电流在电机内产生一个旋转磁场，旋转磁场的转向决定了电机的转向，当任意一个绕组上所加的电压反相时，旋转磁场的方向就发生改变，电机的方向也发生改变。 为了在电机内形成一个圆形旋转磁场，要求激磁电压Uf和控制电压UK之间应有90度的相位差，常用的方法有：

1）利用三相电源的相电压和线电压构成90度的移相；

2）利用三相电源的任意线电压；

3）采用移相网络；

4）在激磁相中串联电容器。

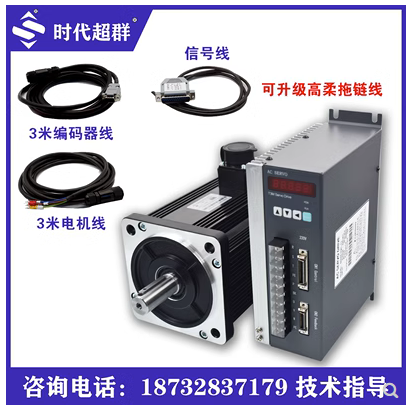

产品特点：

1大大缩短了整定时间，增强了振动抑制功能，通过组合中惯量电机来提高机械性能；

2起动简便，简单安装设定，调谐简便；

3扩展性优异，与机器匹配的伺服电机品种齐全，标配产品符合安全标准。

伺服电机调试方法

伺服电机是伺服系统中控制机械元件运转的发电机，是一种补助马达简介变速装置。

1、初始化参数

在接线之前，先初始化参数。

在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。

在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。一般来说，建议使伺服工作中的****设计转速对应9V的控制电压。比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。

2、接线

将控制卡断电，连接控制卡与伺服之间的信号线。以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。复查接线没有错误后，电机和控制卡（以及PC）上电。此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置

3、试方向

对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。通过控制卡打开伺服的使能信号。这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。一般控制卡上都会有抑制零漂的指令或参数。使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。如果不能控制，检查模拟量接线及控制方式的参数设置。确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。如果电机带有负载，行程有限，不要采用这种方式。测试不要给过大的电压，建议在1V以下。如果方向不一致，可以修改控制卡或电机上的参数，使其一致。

4、抑制零漂

在闭环控制过程中，零漂的存在会对控制效果有一定的影响，****将其抑制住。使用控制卡或伺服上抑制零飘的参数，仔细调整，使电机的转速趋近于零。由于零漂本身也有一定的随机性，所以，不必要求电机转速为零。
