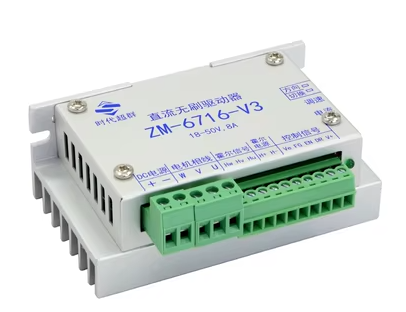

ZM-6716无刷驱动器的参数介绍（wgb）

   高集成度高可靠性无刷直流(BLDC)电机控制器

 三相全桥，PWM 方式

 闭环稳速，大负载时电机仍能保持转速

 纯硬件设计，高速度，高抗干扰能力

 控制和输出接口全部采用光电隔离方式

 周波限电流方式，保护更加精确快速

 低发热，大功率

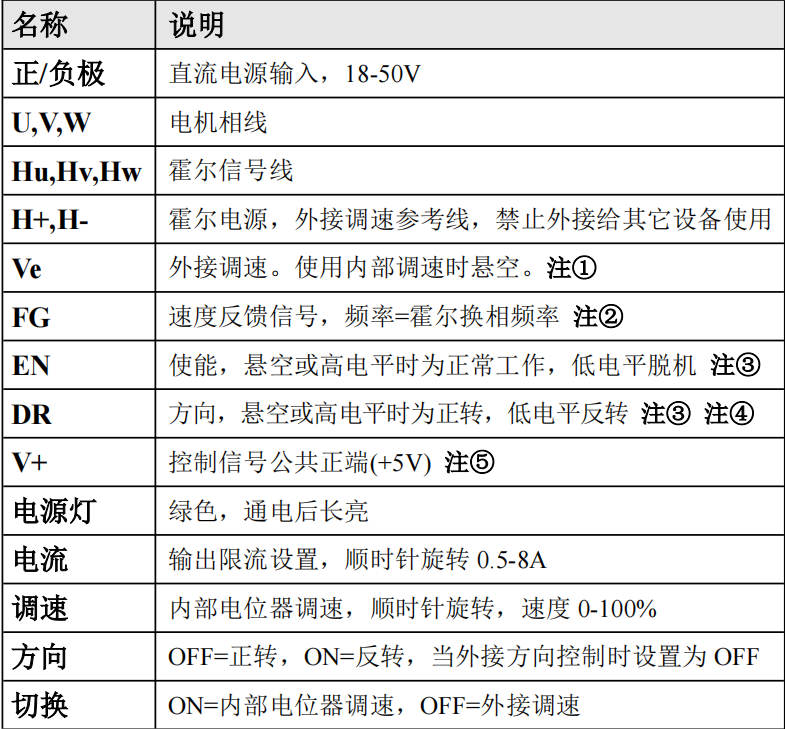

接口定义

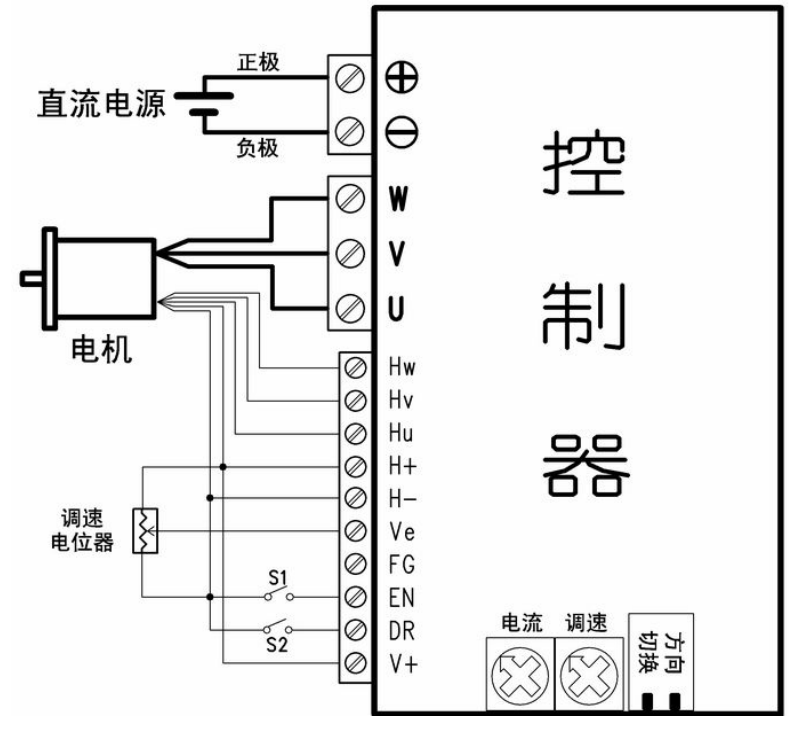

独立工作的接线方法

S1为使能控制，断开时为使能状态，控制器正常工作； 闭合时为待机状态，控制器所有输出将关闭。 S2为电机方向控制，与“方向”拨码的功能相同，断开 时电机正转，闭合时电机反转。注意改变方向时应先将电机 减速到停止

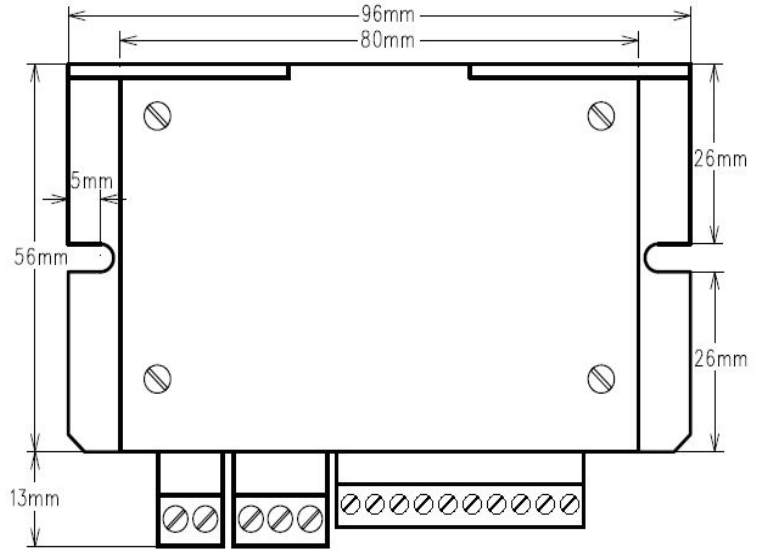

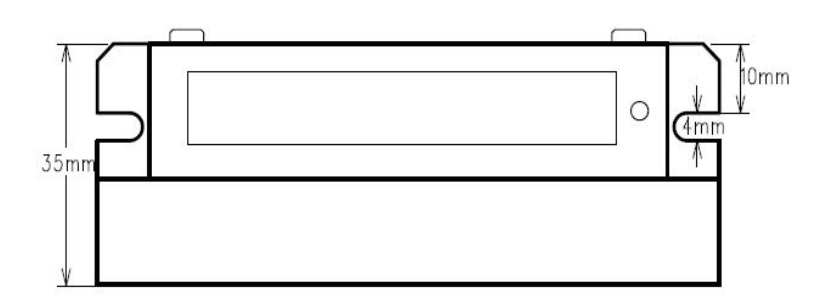

外形尺寸图
